Conforme aux normes VDA19.1, ISO16232 et interne.
Sans restriction de poids du produit avec un poids maximum de 200 kg.
Le rinçage à 360 degrés garantit qu'aucun contaminant ne reste dans les coins.
Sans restriction de taille de produit et facile à utiliser.
Plage de débit largement réglable.
Fournir des services personnalisés pour répondre à toutes les exigences de test.
Résumé

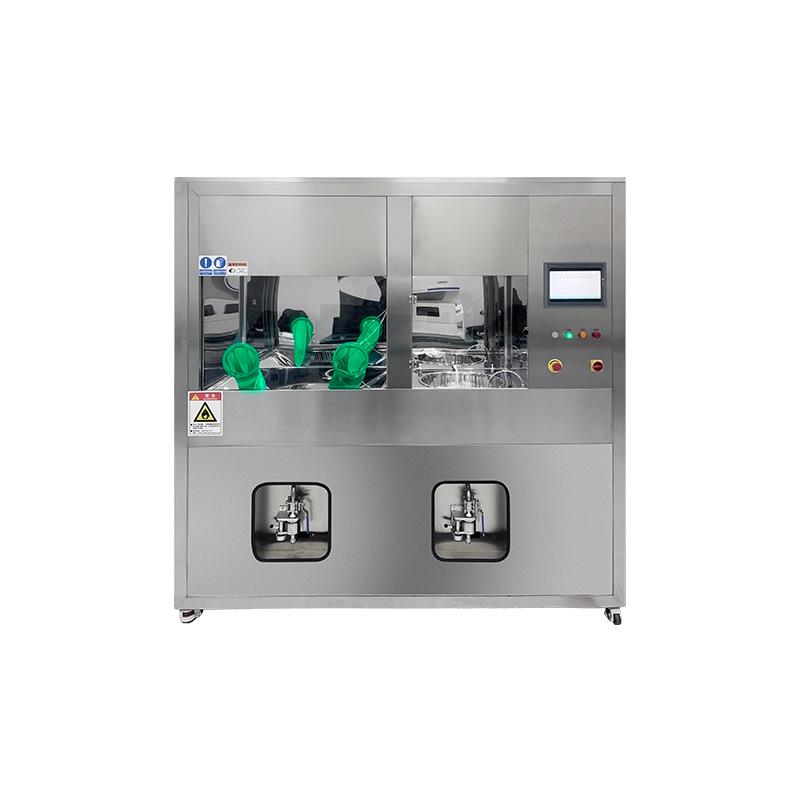

L'armoire de propreté des composants CC-IR utilisée pour nettoyer et extraire les particules des composants intègre le nettoyage par pulvérisation, les ultrasons, le rinçage par perfusion, l'autonettoyage par pulvérisation des parois latérales, la préparation d'échantillons de membrane (extraction de particules), la filtration en ligne et la récupération des agents de nettoyage et la filtration fine en circulation en un seul appareil.
L'armoire de propreté des composants CC-IR est équipée de nombreuses autres fonctions, notamment l'affichage en temps réel de l'état de fonctionnement de l'équipement, un espace de fonctionnement indépendant avec un système de flux laminaire d'air intégré et la collecte automatique d'échantillons de membrane filtrante.
Le système d’extraction humide, la méthode d’extraction la plus couramment utilisée, couvre une grande partie des besoins d’extraction de particules à partir de composants.
Application
L'avènement de la méthode de rinçage interne a résolu le problème du nettoyage des pièces présentant des structures internes. Elle peut être utilisée spécifiquement pour nettoyer les surfaces intérieures des pièces testées et offre un plus large éventail d'applications, une meilleure rentabilité et des résultats d'extraction plus objectifs.
Il est principalement appliqué dans l'industrie médicale et de la santé, la fabrication de précision et l'industrie électronique, l'industrie alimentaire et des boissons, l'industrie biopharmaceutique, ainsi que l'industrie automobile et des machines.
Caractéristiques

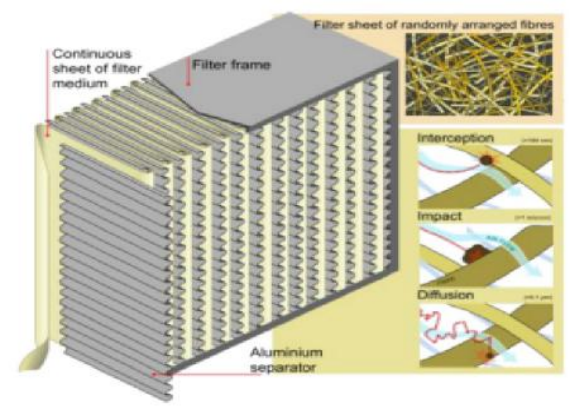

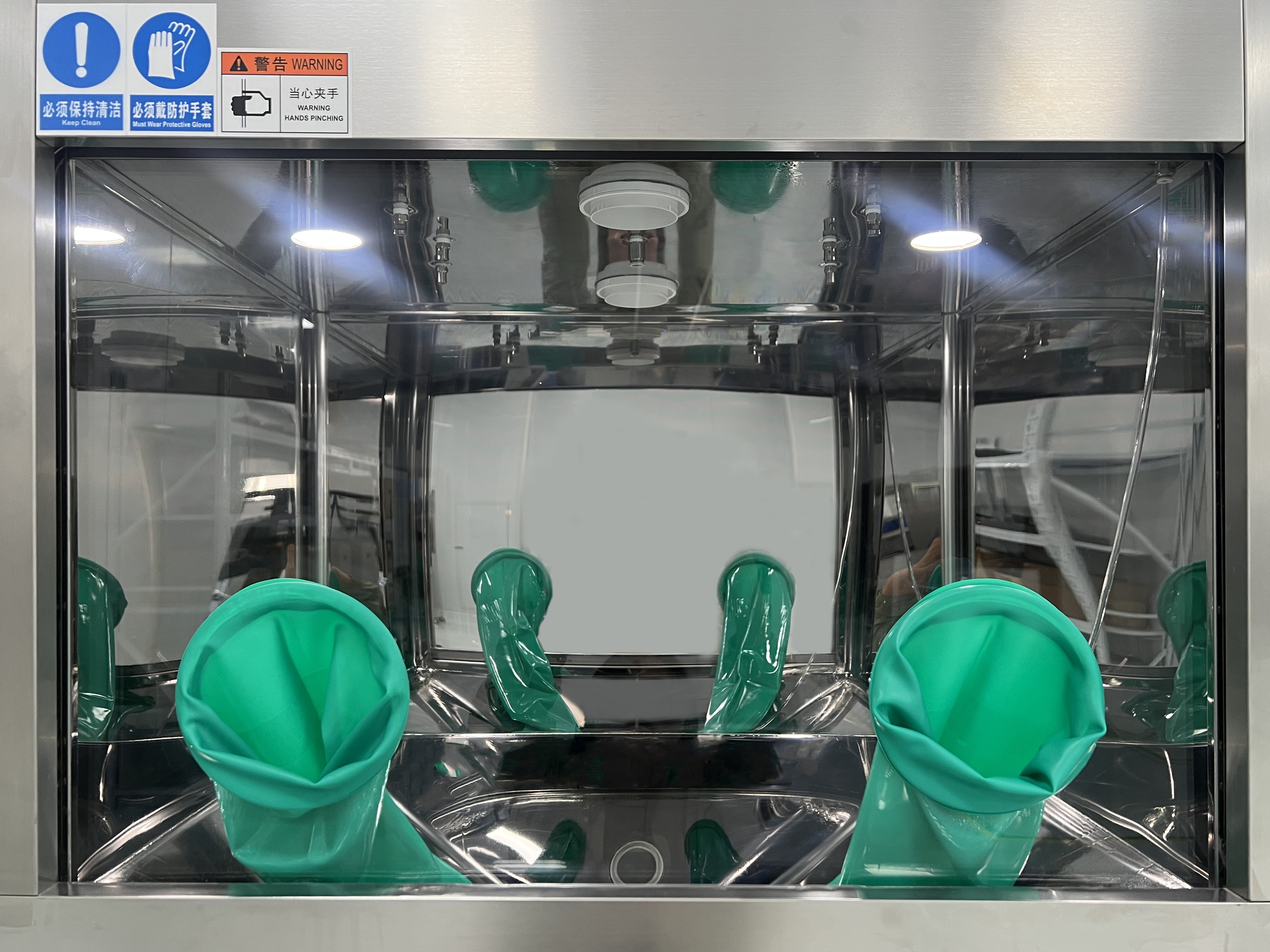

Purification de l'air laminaire
L'équipement intègre un dispositif d'alimentation en air avec fonction de filtration par circulation d'air. Créez un espace propre de classe 1000 ou 100 dans la zone de nettoyage (avec un niveau d'air standard de laboratoire de plusieurs millions), offrant un environnement de travail optimal pour les tests de propreté des composants et réduisant l'impact de l'environnement extérieur sur les résultats.

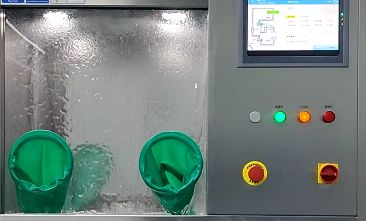

Spray autonettoyant à quatre parois
La zone supérieure de la chambre de nettoyage sous pression de l'équipement est équipée de plusieurs buses grand angle, qui peuvent nettoyer automatiquement les quatre parois du réservoir de nettoyage sous pression et préparer l'expérience au début.

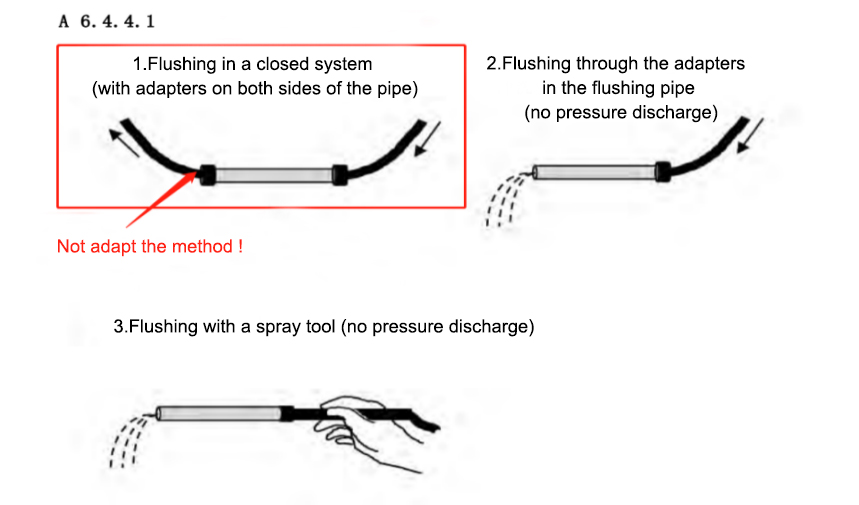

Rinçage interne
L'équipement réserve des ports d'accès aux canalisations pour le rinçage par perfusion des composants.
L'orifice de retour du liquide de perfusion est placé à l'intérieur de la chambre de l'équipement, au lieu d'être directement connecté à la préparation de l'échantillon de la membrane filtrante, ce qui évite le vide dans la chambre causé par la connexion directe de l'entrée et de la sortie du liquide à la préparation de l'échantillon de la membrane filtrante, ainsi que la résistance à l'écoulement causée par des problèmes avec la taille des pores de la membrane filtrante, empêchant ainsi une collecte incomplète des particules.

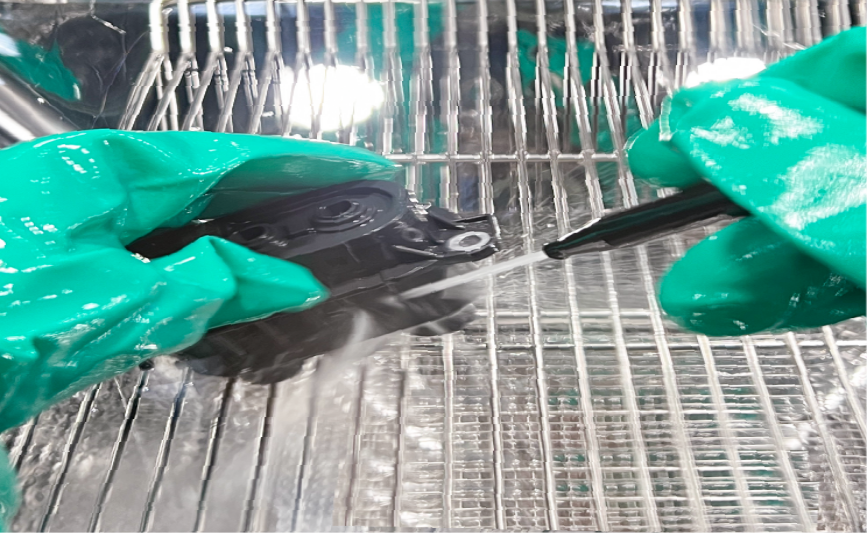

Exemple de nettoyage dans le processus de rinçage et de nettoyage
Rinçage pression/débit

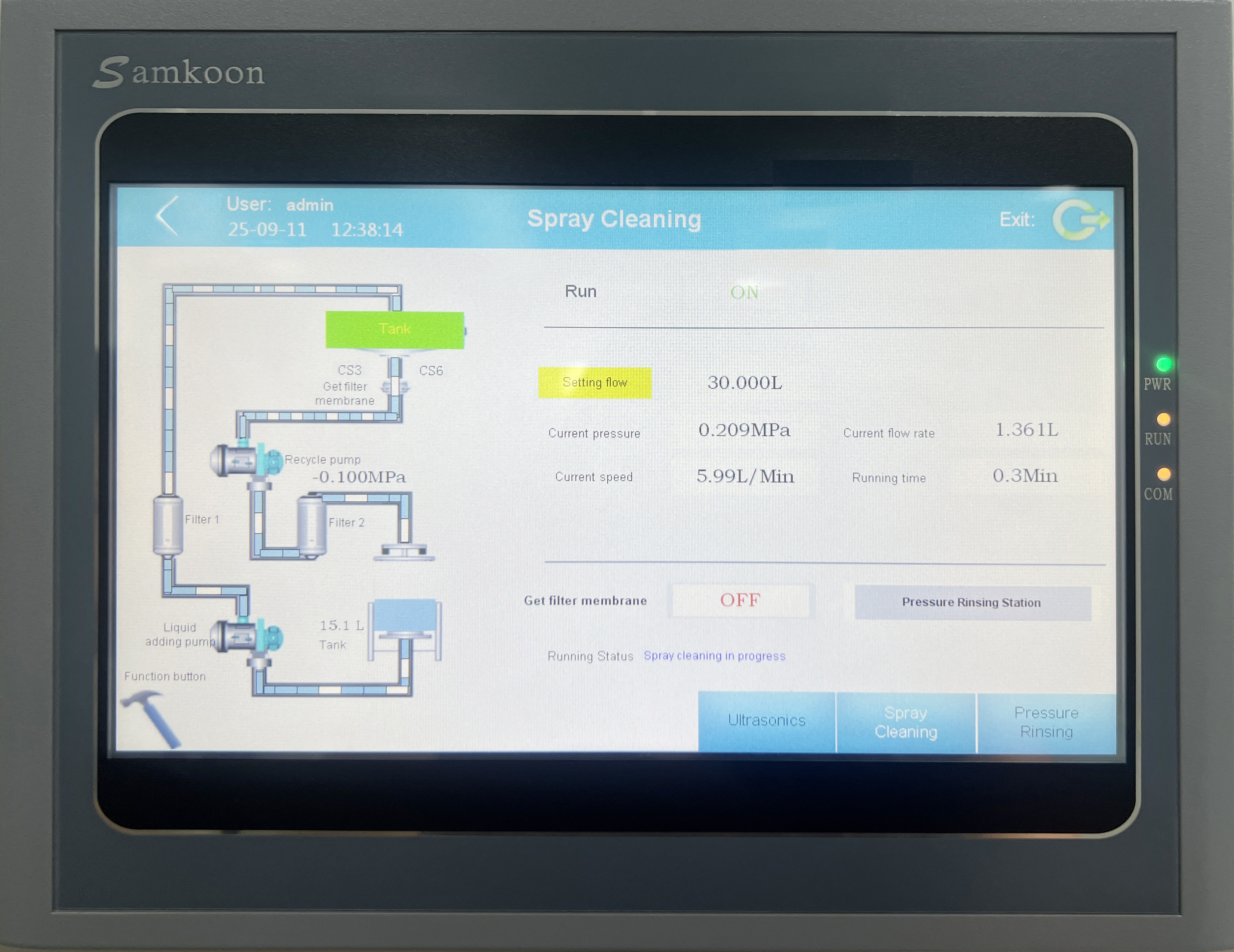

Les composants sont inspectés à l'aide d'un pistolet pulvérisateur réglé à une pression ou un débit et un angle spécifiques, puis les particules résiduelles sont extraites et collectées. La pression de nettoyage par pulvérisation (norme nationale) ou le débit (norme européenne) peuvent être réglés, et l'opération peut être effectuée quantitativement ou chronométréement avec un débit prédéfini. Les exigences spécifiques dépendent des spécifications de propreté des différents composants.

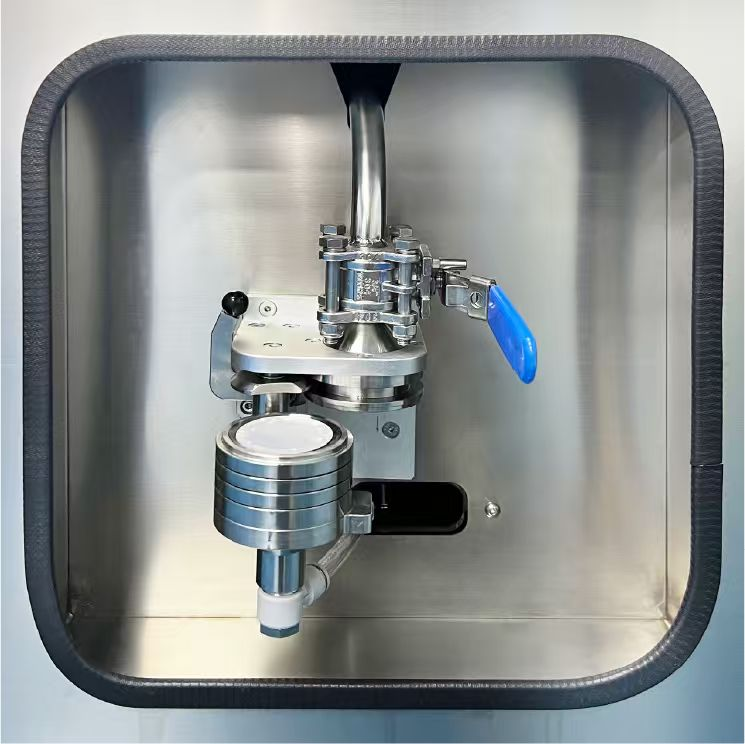

Dispositif de préparation d'échantillons de membrane filtrante
Après le nettoyage des composants, les agents nettoyants peuvent être filtrés et recyclés automatiquement et de manière synchronisée via un filtre en ligne, ce qui permet de collecter rapidement la contamination particulaire présente à la surface des composants et de la déposer sur la membrane du filtre de détection. Aucune opération manuelle n'est nécessaire pour filtrer les agents nettoyants.

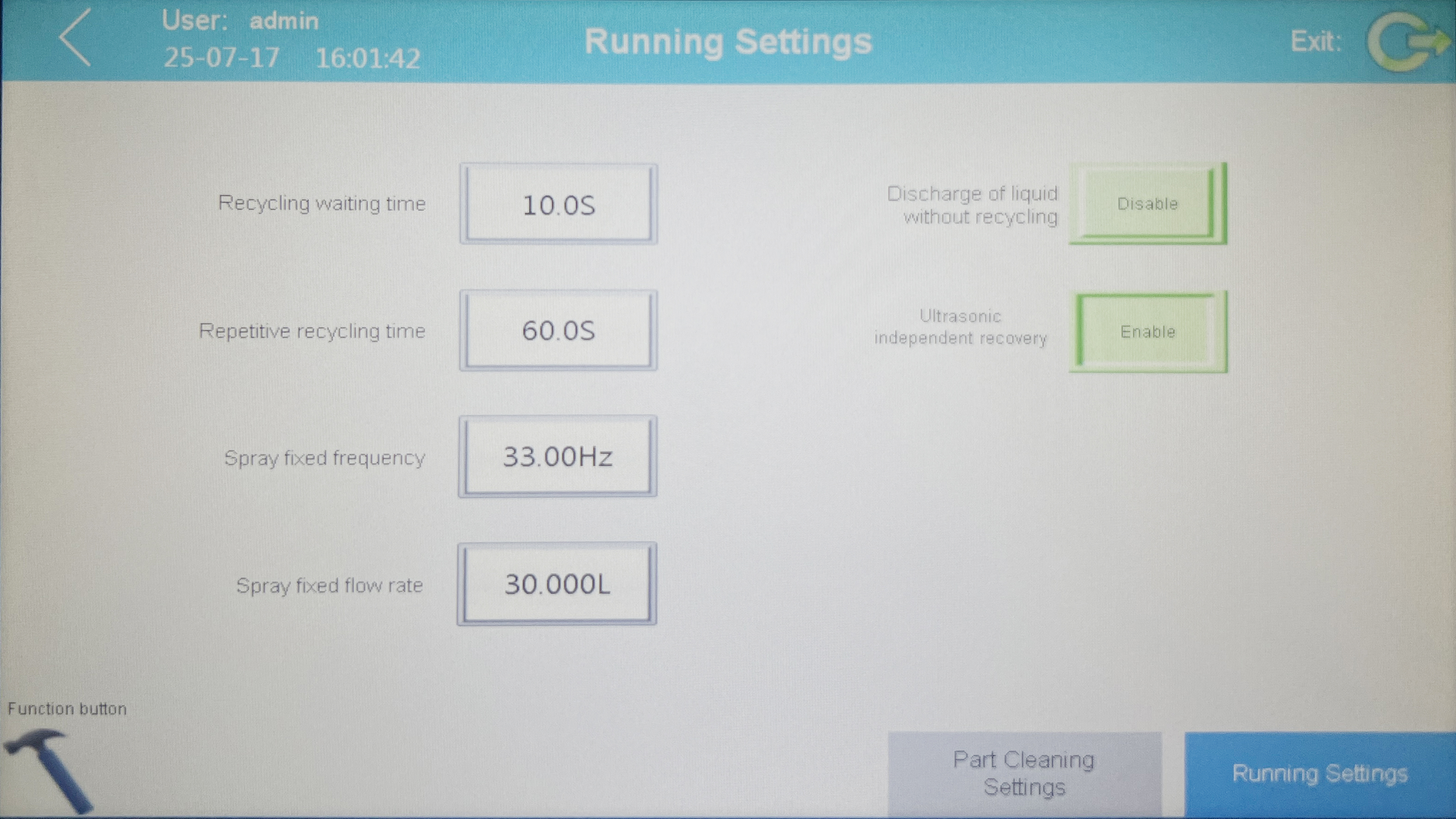

Réglages des paramètres de nettoyage
Les paramètres de nettoyage de stockage de la pression de nettoyage, des paramètres de débit, des réglages de débit, du temps de nettoyage et du mode de nettoyage peuvent être ajustés en fonction de différentes normes de détection de propreté.

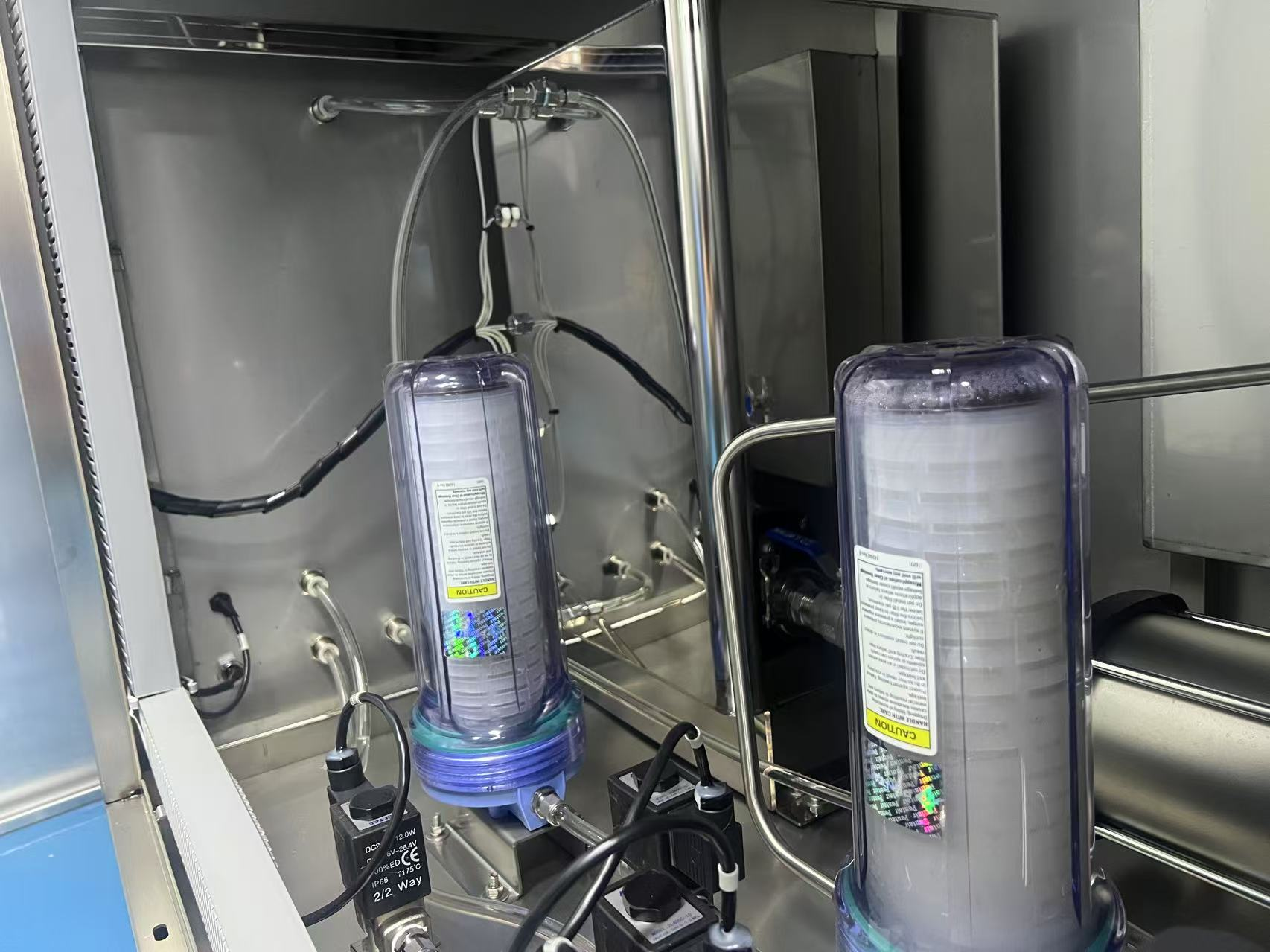

Système de filtration liquide
Deux filtres à liquide sont installés à l'intérieur de l'équipement. Le produit de nettoyage est évacué du réservoir de stockage par une pompe pressurisée. Il passe à travers un élément filtrant de précision de 0,2 micron pour garantir la propreté du liquide utilisé pour le nettoyage des composants. Avant de le renvoyer dans le réservoir de stockage via la membrane de préparation d'échantillon, le produit est filtré à 1,0 µm pour garantir la propreté du liquide.

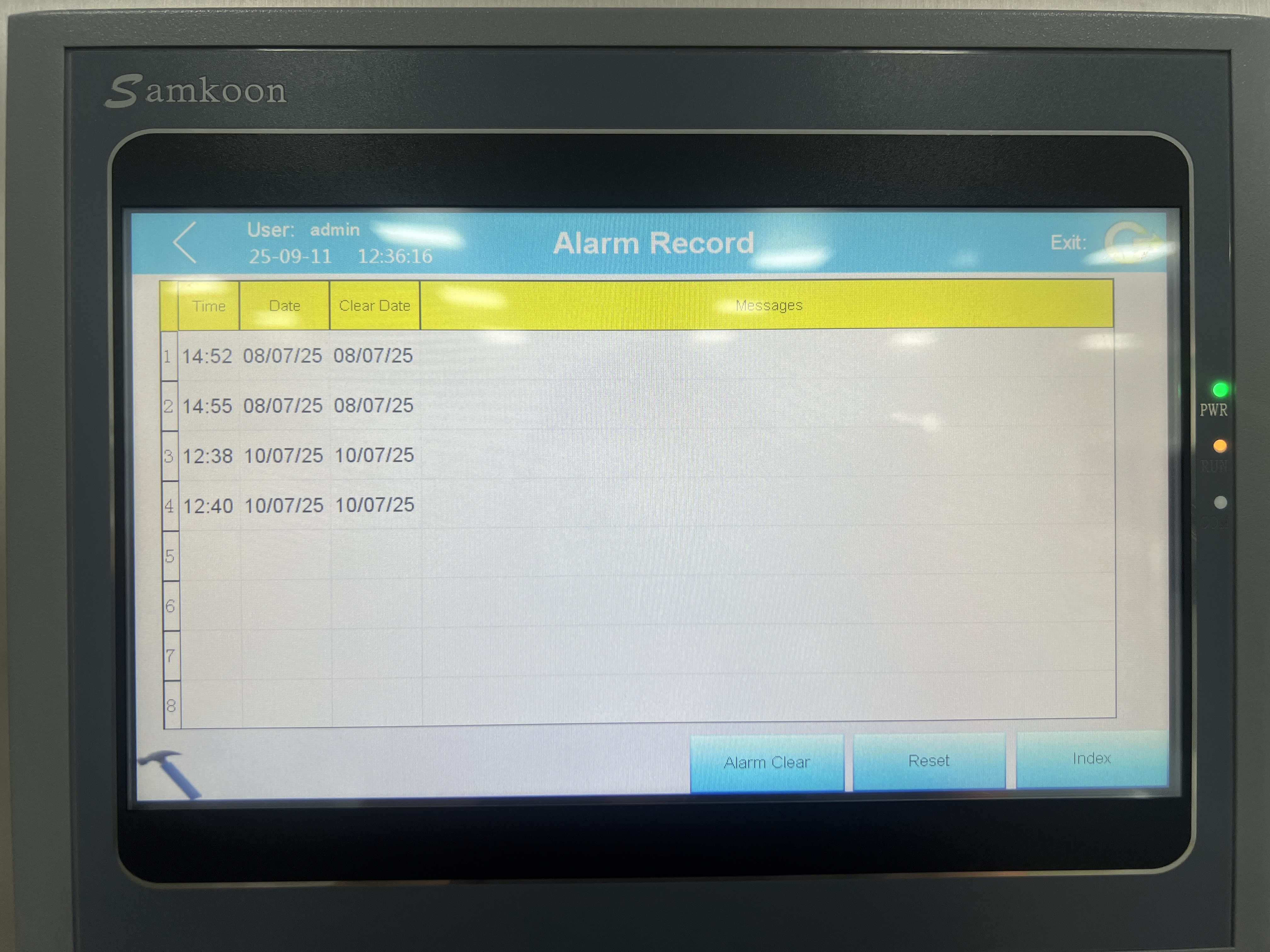

Ajouter/remplacer l'agent de nettoyage et la fonction d'alarme
Le réservoir de liquide de l'appareil a une capacité de 50 l ; le produit de nettoyage correspondant est automatiquement ajouté à l'intérieur de l'appareil via l'orifice de distribution. L'utilisateur peut choisir la quantité à ajouter en fonction de ses besoins de nettoyage et de test. Pour remplacer le produit, il suffit d'appuyer sur le bouton de commande correspondant, d'ouvrir l'orifice de vidange et l'appareil le videra automatiquement.
Il existe également une fonction de réglage du cycle de remplacement des consommables internes, qui définit des rappels de cycle en fonction des besoins spécifiques de l'utilisateur en matière de remplacement des consommables.

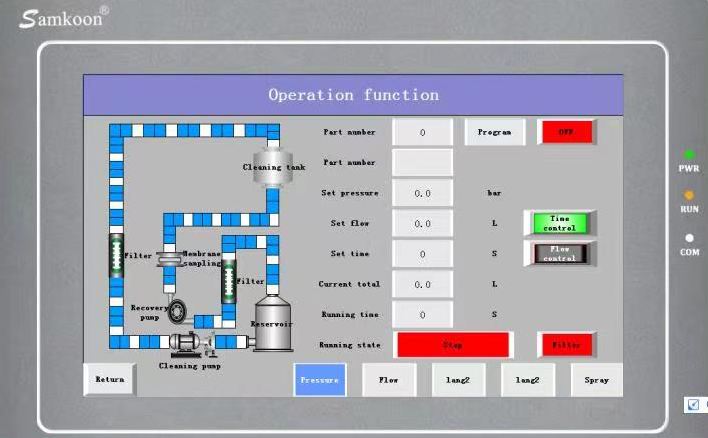

Invite d'état de travail
Affichage en temps réel de l'état de fonctionnement, du débit actuel, de la quantité totale de produits de nettoyage, du mode de nettoyage et d'autres informations. Surveillance en temps réel de l'état de fonctionnement. En cas d'erreur, l'appareil s'arrête automatiquement et envoie une alerte, affiche les informations d'erreur actuelles et propose des solutions.
Agents de nettoyage à filtration fine
L'équipement utilise un agent nettoyant dédié pour la propreté, qui sert de support pour extraire la contamination particulaire de l'équipement. L'agent nettoyant lui-même ne doit pas contenir de contaminants susceptibles d'altérer les résultats de détection. L'équipement intègre une fonction de filtrage automatique de précision des agents nettoyants pour garantir leur propreté avant le nettoyage des composants. La propreté des agents nettoyants peut être vérifiée grâce au dispositif de filtration terminal.
Éclairage auxiliaire
L'éclairage auxiliaire à LED antidéflagrant de qualité industrielle est économe en énergie, respectueux de l'environnement, sûr et fiable, avec un niveau de protection IP67.
Conforme aux normes VDA19.1, ISO16232 et interne.
Optimisations techniques et ergonomiques et sécurité significative.
Système d'extraction automatique de la propreté.
Chambre d'opération de classe 100.
Les options d'extraction comprennent le rinçage sous pression, les ultrasons, le rinçage par agitation, le rinçage interne et le soufflage d'air.
Personnalisation disponible.
Conforme aux normes VDA19.1, ISO16232 et interne.
Optimisations techniques et ergonomiques et sécurité significative.
Système d'extraction automatique de la propreté.
Chambre d'opération de classe 100.
Les options d'extraction comprennent le rinçage sous pression, les ultrasons, le rinçage par agitation, le rinçage interne et le soufflage d'air.
Personnalisation disponible.
Conforme aux normes VDA19.1, ISO16232 et interne.
Optimisations techniques et ergonomiques et sécurité significative.
Système d'extraction automatique de la propreté.
Chambre d'opération de classe 100.
Les options d'extraction comprennent le rinçage sous pression, les ultrasons, le rinçage par agitation, le rinçage interne et le soufflage d'air.
Personnalisation disponible.
