Analyseur de carbone et de soufre infrarouge haute fréquence pour l'analyse élémentaire des métaux

Résumé

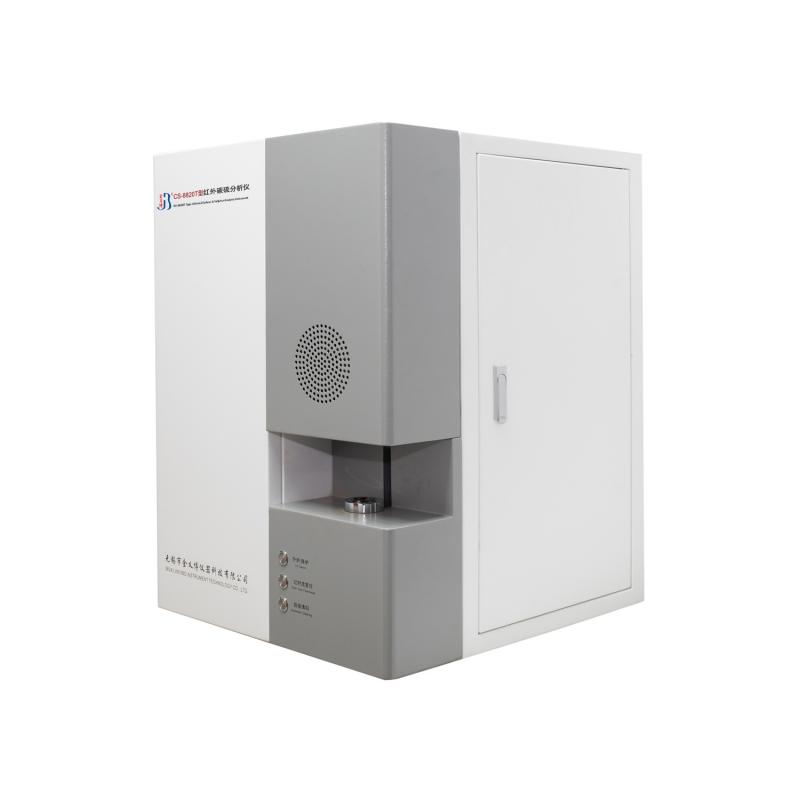

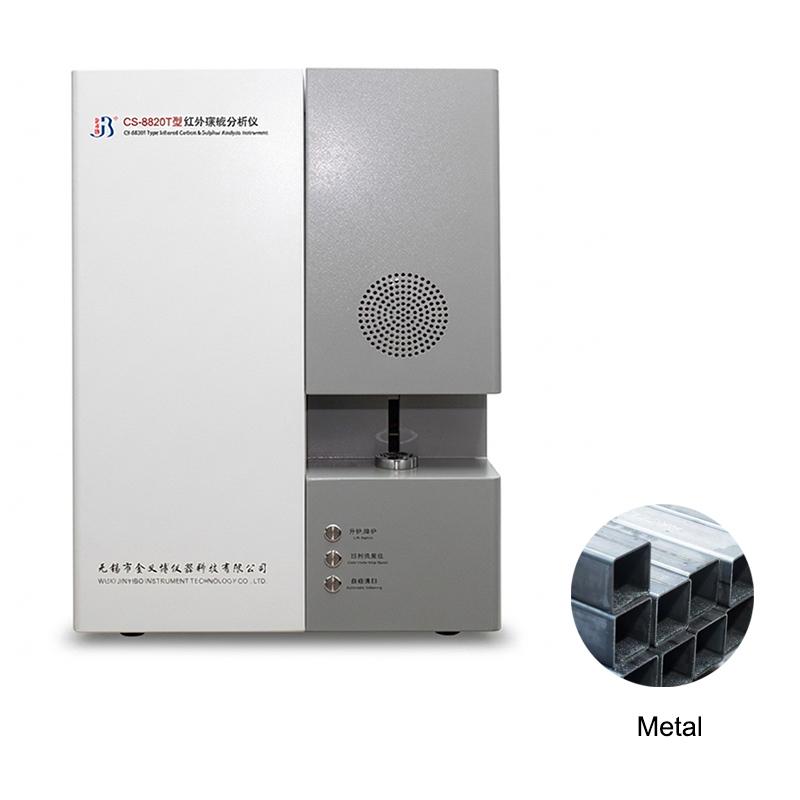

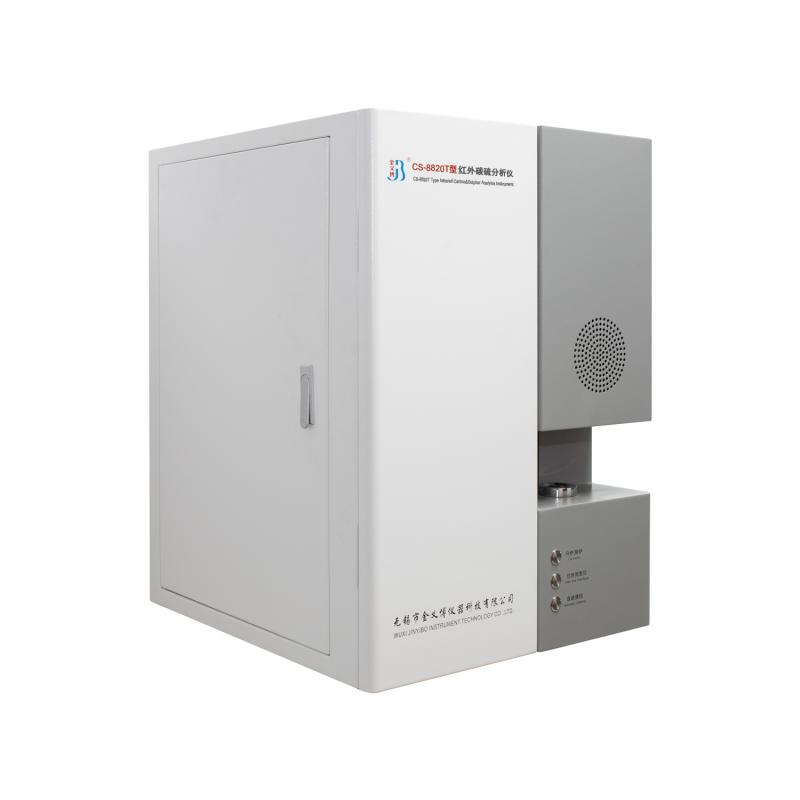

Analyseur de carbone et de soufre CS8820T L'appareil utilise un four à induction pour la combustion des échantillons ainsi que des cellules infrarouges de haute sensibilité pour déterminer les concentrations de carbone et de soufre. La plage de mesure peut être adaptée aux besoins spécifiques de l'utilisateur.

Cet appareil se caractérise par une large plage de mesure et des résultats d'analyse précis et fiables. Grâce à l'intégration de technologies informatiques, d'équipements intelligents, d'un affichage à l'écran, de fonctions de saisie de texte et de collecte de données, ainsi que de fonctions de résolution de problèmes de pointe, il est utilisé dans de nombreux secteurs pour l'analyse du carbone et du soufre. Ses composants clés, de haute qualité, garantissent la stabilité et la fiabilité de l'instrument.

Application

L'analyseur de carbone et de soufre infrarouge haute fréquence CS-8820T est utilisé pour mesurer la fraction massique de carbone et de soufre dans les matériaux. Il est particulièrement adapté aux matériaux riches en carbone ou en soufre tels que le ciment, les minerais, le coke, les catalyseurs, les matériaux magnétiques, la céramique, les matières inorganiques, le graphite, les matériaux réfractaires, les matériaux pour batteries, les végétaux et autres.

Applications clés Principalement utilisé dans des échantillons inconnus, du ciment, du minerai, du coke, des catalyseurs, des matériaux magnétiques, de la céramique, des matières inorganiques, du graphite, des matériaux réfractaires, des matériaux de batteries, des plantes et autres matériaux.

Caractéristiques

système de détection infrarouge

Le composant principal du détecteur infrarouge utilise une source de lumière infrarouge miniature en métal précieux, offrant un rendement élevé et une longue durée de vie. Le système de modulation est piloté par un microcontrôleur à l'aide d'un moteur pas à pas de haute précision. La stabilité à long terme de la fréquence de modulation et du capteur pyroélectrique infrarouge à cône de lumière solide, associée à des filtres à bande étroite, confère à l'ensemble une haute sensibilité de détection. Ce système permet une mesure efficace des teneurs en carbone et en soufre (ppm). Sa conception matérielle simplifiée renforce la fiabilité et la résistance aux interférences de l'ensemble.

1. Conception du circuit : la machine entière adopte une conception modulaire, des circuits électroniques hautement intégrés, elle est très stable et fiable, et adopte une isolation multiniveaux afin de résoudre complètement les interférences haute fréquence.

2. Échantillonnage : il utilise une puce d'échantillonnage 32 bits appartenant à la société américaine Analog Devices, ce qui lui confère une vitesse rapide et une haute précision.

Communication : elle utilise la nouvelle technologie d'échange de données USB, ce qui améliore considérablement la vitesse de communication.

L'alimentation : elle utilise un module d'alimentation intégré linéaire de qualité militaire, dont la sortie est stable et sans problème.

3. Source lumineuse : source de lumière infrarouge en platine de type nouveau spécial, elle est efficace et sa stabilité spectrale est remarquable.

4. Analyse du bassin : Bassin d'analyse du carbone et du soufre plaqué or et détecteur infrarouge pyroélectrique de haute précision.

5. Le moteur : moteur aéronautique spécial, sa stabilité thermique est bonne, il a une longue durée de vie.

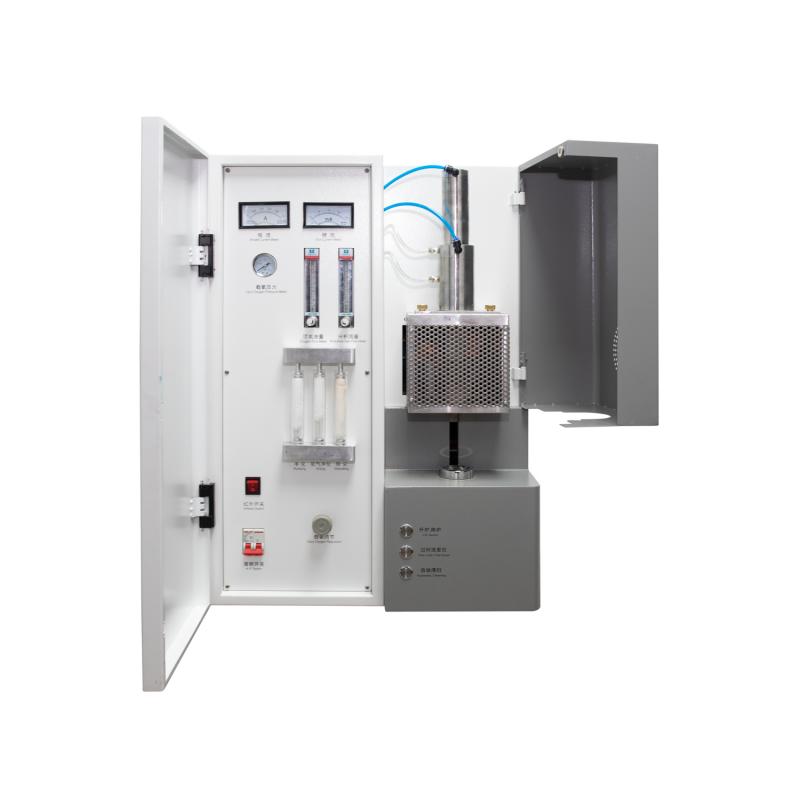

Système de combustion à haute fréquence

1. Circuit haute fréquence : il utilise un coupleur directionnel auto-excité avec rétroaction de puissance, ce qui garantit une puissance de sortie constante et une gravure complète des échantillons. Il est stable.

2. Conception de circuit haute fréquence et haute puissance : il utilise un tube haute fréquence de 7,5 kVA (en réalité, il consomme plus de 2,5 kVA, impossible d'ajouter un échantillon avec combustion à vide), ce qui réduit la charge sur les systèmes de combustion haute fréquence et améliore la durée de vie.

3. Produits militaires : Tube céramique haute puissance et condensateur à vide céramique (100 A).

4. La puissance de sortie du four haute fréquence est réglable, il convient à tous types d'analyses de combustion d'échantillons, à une large gamme de matériaux de test, l'ensemble de la machine adopte une électrovanne importée, un tube de puissance en céramique haute fréquence, etc.

5. Il est équipé d'un système de nettoyage automatique du brûleur.

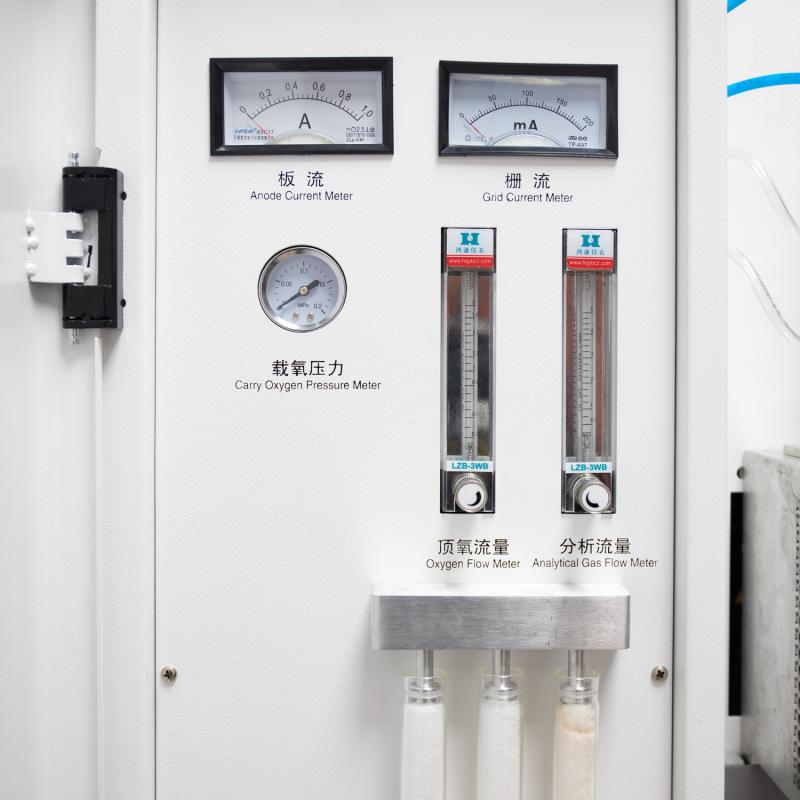

6. Le contrôle par débit électronique, l'analyse du volume de débit de gaz et l'analyse des résultats sont plus stables et fiables.

7. Nettoyer la poussière dans le tube afin d'améliorer la stabilité et la précision des mesures.

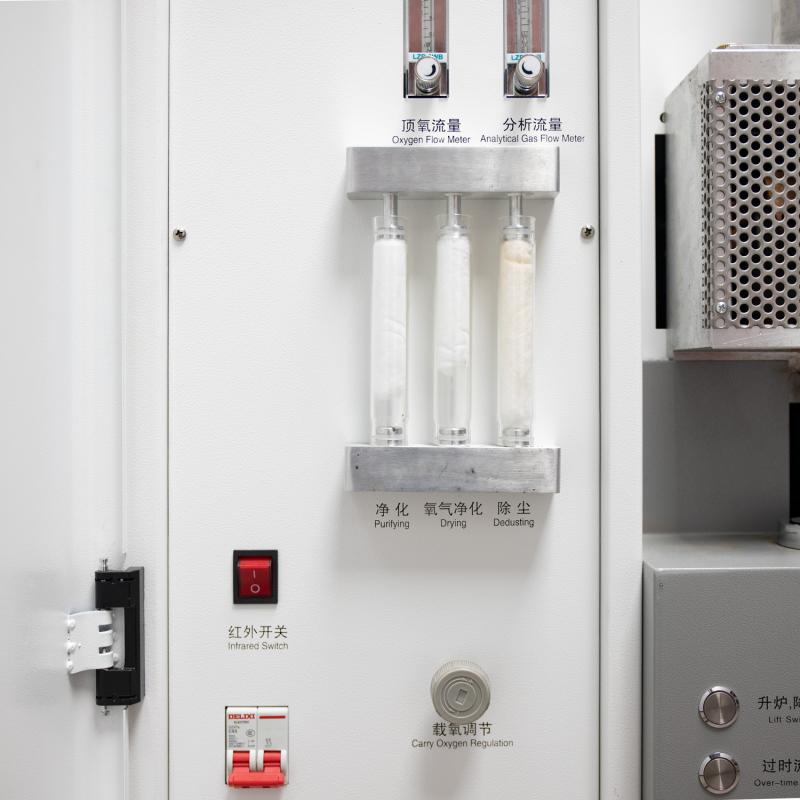

8. La purification interne de l'oxygène présente l'avantage d'analyser une faible teneur.

9. Protection contre les surintensités et les temporisations du circuit principal. Lorsque le courant de boucle dépasse le seuil prédéfini ou que la durée de fonctionnement excède 60 secondes, le système coupe automatiquement le circuit principal, évitant ainsi la surchauffe et les dommages des composants haute puissance et éliminant les risques pour la sécurité. Une fois la surintensité disparue, le circuit principal reprend automatiquement son fonctionnement normal.

10. Le système de combustion à haute fréquence et le système de détection infrarouge adoptent une connexion par fibre optique, coupant la connexion électrique directe entre les deux, évitant ainsi que le four de combustion ou le circuit externe ne produisent des interférences lors des transferts par câble vers le système de surveillance infrarouge et améliorant la stabilité des données.

Le logiciel aléatoire

1. Il utilise une interface couleur WINDOWS XP en chinois/anglais, son interface est claire et son utilisation très pratique.

2. Le logiciel d'analyse infrarouge indépendant offre des fonctionnalités complètes. Il comprend la sélection des canaux, les statistiques des données, la correction des points de rupture, la correction des résultats, la détection du système, le diagnostic du système et plus de quarante autres fonctions.

3. Le processus d'analyse de l'intégration dynamique des données, avec un échantillonnage toutes les 32 secondes, modifie la fréquence A/D de 150 Hz à 200 Hz, ce qui améliore l'analyse de la sensibilité et de la précision.

4. Le signal est suivi et s'ajuste automatiquement.

5. Un tableau linéaire de données linéaires hautes, moyennes et basses peut être corrigé.

6. Le processus d'analyse affiche toutes sortes de données en temps réel ainsi que la courbe de libération du carbone et du soufre.

7. Il existe 20 canaux d'analyse au choix (chaque canal de carbone et de soufre), et ils peuvent être combinés arbitrairement, la gamme de choix est très large.

8. Il existe 100 courbes de libération de carbone et de soufre (50 chacune), elles peuvent être stockées à tout moment et peuvent être complètes avec une courbe de libération de carbone et une courbe de libération de soufre.

9. Technologie d'étalonnage de linéarisation sur toute la gamme, il existe un étalonnage monopoint et multipoint, il peut être configuré avec une, deux, trois équations d'étalonnage linéaire et plus, et il améliore l'équation d'étalonnage linéaire et la correction des données d'analyse.

10. Il peut être communiqué avec le centre de données ou signalé devant le four.

11. N'importe quelle marque d'ordinateurs peut communiquer avec ce système.

12. Différents modes de sortie d'impression.

13. Il peut communiquer avec n'importe quelle marque de balance électronique.

Paramètre:
