Solution complète pour l'analyse optique des particules et la propreté technique
Système d'analyse automatique des filtres
Facilitez votre propreté technique
Élimination et analyse de la contamination
Analyses et révision rapides en direct
Intégration complète du système pour des performances élevées
Systèmes d'analyse de propreté modernes avec logiciel intuitif
Solution d'analyse technique de la propreté
Solution complète pour l'analyse optique des particules et la propreté technique
Notre solution d'analyse de propreté technique peut répondre aux normes inférieures et principalement utilisée pour
|
Normes |
Principalement utilisé pour |
|
ISO 11218:1993 |
Aéronautique - Classement de propreté des fluides hydrauliques |
|
ISO 12345:2013 |
Moteurs diesel - Évaluation de la propreté des équipements d'injection de carburant |
|
ISO 14952:2003 |
Systèmes spatiaux - Propreté de surface des systèmes fluides |
|
ISO 16232-10:2007 |
Véhicules routiers - Propreté des composants des circuits de fluides |
|
ISO 4406:1999 |
Transmissions hydrauliques - Fluides - Méthode de codage du niveau de contamination par des particules solides |
|
ISO 4407:1991 |
Transmissions hydrauliques - Contamination des fluides - Détermination de la contamination particulaire par la méthode de comptage au microscope |
|
NAS 1638:2011 |
Exigences de propreté des pièces utilisées dans les systèmes hydrauliques |
|
NF E 48-651:1986 |
TRANSMISSIONS HYDRAULIQUES - FLUIDES - DETERMINATION DE LA POLLUTION PARTICULAIRE PAR LA METHODE DE COMPTAGE AU MICROSCOPE |
|
NF E 48-655:1989 |
Transmissions hydrauliques - Fluides - Contamination particulaire - Expression des résultats |
|
NF ISO 21018-1:2008 |
Transmissions hydrauliques - Surveillance du niveau de contamination particulaire du fluide |
|
SAE AS 4059:2011 |
Transmissions aérospatiales - Classification de propreté des fluides hydrauliques |
|
VDA 19.1:2015 |
Circuits de fluides dans l'automobile-Contrôle de Propreté Technique |
Flux de travail d'analyse de la propreté - Étapes comme ci-dessous
Préparation des pièces/composants selon les méthodes requises
La méthode de préparation dépendra du type de pièce ou de composant et de la taille de l'échantillon à analyser. Déterminez la solution requise pour la pièce spécifique et la taille de l'échantillon.
Extraction / Filtration par Cabinet de propreté des composants CC767
Extrayez les particules contaminantes des pièces et des composants par pulvérisation, rinçage ou ultrasons. La solution de nettoyage est ensuite passée à travers un filtre, dont le type dépend des pièces nettoyées, et les particules retenues sur des membranes pour analyse. Les filtres sont séchés en étuve puis évalués.
Analyse des particules par le système d'analyse de la propreté technique CA45
Les particules sont détectées, quantifiées et classées selon leur taille et leur type, c'est-à-dire leur potentiel à causer des dommages. Cela se fait avec le système d'analyse de la propreté technique CA45 à l'aide d'un microscope numérique et d'un système logiciel de propreté.
Vérifier les résultats selon ISO 16232 et VDA19
Examinez les résultats de l'analyse et identifiez si des particules potentiellement catastrophiques sont présentes. Les propriétés de réflexion de tous les polluants sur l'ensemble du filtre peuvent être déterminées par balayage, et la classification et la mesure de la taille des quatre types de particules suivants peuvent être effectuées rapidement et automatiquement en quelques minutes : particules réfléchissantes, fibres réfléchissantes, particules non réfléchissantes , et des fibres non réfléchissantes.
Liste d'approvisionnement
|
Non. |
Article |
Caractéristiques |
QTÉ |
Unité |
Remarques |
|
1 |
Microscope optique HD |
Olympe, Nikon |
1 |
Régler |
Système d'analyse de la propreté technique CA45 |
|
2 |
Plate-forme de balayage électrique de haute précision + support |
|
1 |
Régler |
|
|
3 |
Système de mise au point automatique de haute précision |
|
1 |
Régler |
|
|
4 |
Logiciel d'analyse de la propreté |
V1.1 |
1 |
Régler |
|
|
5 |
Système de polarisation manuel |
|
1 |
Régler |
|
|
6 |
Outillage de positionnement de la membrane filtrante |
|
1 |
Régler |
|
|
sept |
Pince à membranes |
|
1 |
Régler |
|
|
8 |
Boîtier de contrôle de la plate-forme de numérisation |
|
1 |
Régler |
|
|
9 |
Caméra HD CCD |
|
1 |
Régler |
|
|
dix |
L'ordinateur |
Lenovo |
1 |
Régler |
|
|
11 |
Numéro de série de la clé électronique |
|
1 |
Régler |
|
|
12 |
Documents (Manuel, CQ) |
|
1 |
Régler |
|
|
13 |
Armoires de propreté |
CC767 |
1 |
Régler |
Armoire de propreté des composants CC767 |
|
14 |
Pistolet de nettoyage |
|
1 |
pièces |
|
|
15 |
Verre doseur |
|
1 |
pièces |
|
|
16 |
Filtre de précision pour armoires de propreté |
0.22um/0.45um/1um, 156mm |
6 |
pièces |
|
|
17 |
Membrane filtrante de haute précision |
5um/10um/20um, 47mm |
1 |
Boîte |
|
|
18 |

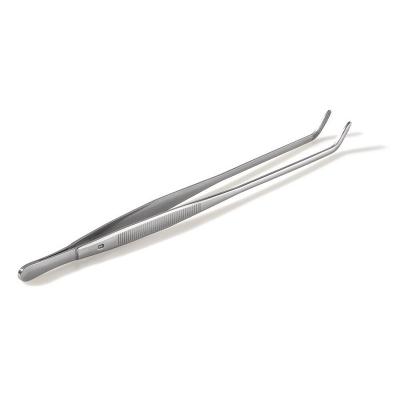

Brucelles plates en acier inoxydable |
|
1 |
pièces |
|
|
19 |
Conduite d'air des armoires de propreté |
|
1 |
pièces |
|
|
20 |
Étagère grillagée pour armoires de propreté |
|
1 |
pièces |
|
|
21 |
Clé de l'appareil |
|
1 |
pièces |
|
|
22 |
Câble d'alimentation |
|
1 |
pièces |
|
|
23 |
Documents (Manuel, CQ) |
|
1 |
Régler |
|
|
24 |
Balance analytique électronique |
|
1 |
Régler |
Facultatif, non inclus dans le devis. |
|
25 |
Four de séchage électrique |
|
1 |
Régler |
|
|
26 |
Nettoyant pour armoires de propreté |
D60 25L/ Seau |
1 |
Seau |
|
|
27 |
Sécheur de verrerie de laboratoire |
|
1 |
pièces |
|
|
28 |
Boite de conservation des membranes |
|
1 |
pièces |
|
|
28 |
Bague d'étanchéité de serrage à membrane |
|
1 |
pièces |
|
|
30 |
Dessiccateur en verre |
|
1 |
pièces |
Solution complète pour l'analyse optique des particules et la propreté technique
Système d'analyse automatique des filtres
Facilitez votre propreté technique
Élimination et analyse de la contamination
Analyses et révision rapides en direct
Intégration complète du système pour des performances élevées
Systèmes d'analyse de propreté modernes avec logiciel intuitif
Analyse sur site flexible, fiable et sécurisée
À tout moment, n'importe où, inspection sur site
Identification positive des matériaux (PMI)
Poids léger d'environ 20 kg
Haute précision et stabilité
Convient pour la tâche d'analyse dans différentes conditions
Compact, robuste et avec une optique haute performance
Conception mobile intelligente et multimodale
Instruments professionnels, normalisation
Processus d'analyse basé sur ISO16232, VDA19
Système de test granulométrique haute performance
Résultats des tests traçables, générer des résultats et des rapports
Fonctionnement simple, capture d'images rapide et efficace
Compensation automatique, chaque image est claire, navigation transparente
Utilisé dans les industries des pièces automobiles, de l'aérospatiale et de la lubrification hydraulique
Satisfaire Volkswagen, BMW, GM, Ford et d'autres grands constructeurs automobiles
L'analyseur de métal haute performance de 4e génération
Basé sur CMOS, décharge étincelle, détection de métaux
Limites ultra-bas de la détection
Haute intégration, fiabilité, stabilité
Coût d'exploitation bas et maintenance facile
Chambre optique sous vide et faible consommation d'argon
Argon Jet Technology pour optimiser l'analyse de petits échantillons
Modification des paramètres standardisés
Maximum 30 éléments
Analyse élevée de l'azote (N) 0,03-0,9%
L'instrument de mesure intégré à maillage double face à engrenage interne intelligent en ligne de type CSN20 est basé sur les produits matures, combinant le concept de conception d'un instrument à double enclenchement avancé étranger avec les besoins réels des clients, la nouvelle génération nouvellement développée de maillage de surface intelligent contrôlé par micro-ordinateur intégré Instrument de mesure, utilisant le contrôle numérique par micro-ordinateur et l'acquisition de données d'erreur et la technologie de traitement intelligente.
Le plus récent instrument d'analyse du carbone et du soufre 2 en 1
Carbone : 0,0001 % ～ 99,9999 %
Soufre : 0,0001 % ～ 99,9999 %
Haute disponibilité, faible coût
Longue durée de vie, haute stabilité
Analyse unique du dispositif d'élimination des gaz Étalonnage
linéaire à pleine échelle
Température constante du four à haute température
Conversion du monoxyde de carbone
Technologie de détection des signaux faibles
Principales applications : principalement utilisé dans l'acier, le fer, les alliages, le moulage de sable, les métaux non ferreux
Spectromètres d'émission optique TY-9000 (arc/spark-oes)
analyseur de métaux à base de ccd, à décharge par étincelles,.
analyse précise de tous les métaux courants pour le contrôle qualité des produits entrants et sortants.
plage de longueur d'onde efficace : 130 nm-800 nm.
une évolutivité supérieure pour répondre aux besoins d'expansion de l'entreprise
robuste et fiable,
facile à utiliser
disponible en modèle de paillasse ou au sol
Instruments professionnels, normalisation
Processus d'analyse basé sur ISO16232, VDA19
Système de test granulométrique haute performance
Résultats des tests traçables, générer des résultats et des rapports
Fonctionnement simple, capture d'images rapide et efficace
Compensation automatique, chaque image est claire, navigation transparente
Utilisé dans les industries des pièces automobiles, de l'aérospatiale et de la lubrification hydraulique
Satisfaire Volkswagen, BMW, GM, Ford et d'autres grands constructeurs automobiles
