Comment prévenir les dommages à la fenêtre du détecteur XRF portable : le guide de protection ultime

Résumé exécutif

Le fenêtre du détecteur d'un analyseur à fluorescence X (XRF) portable analyseur est le composant physique le plus délicat du chemin optique de l'appareil. Son intégrité physique détermine directement la précision de détection des éléments légers, la durée de vie de l'instrument et les coûts de maintenance de l'entreprise.

Que votre instrument soit équipé d'un détecteur à dérive de silicium (SDD) ou d'un détecteur à diode PIN en silicium (Si-PIN), tous deux représentent des composants optoélectroniques de haute valeur et de haute précision. Une fois que la membrane de la fenêtre du détecteur est perforée ou rompue, les entreprises font face à bien plus que le remplacement coûteux des pièces détachées et les frais de déplacement des techniciens de terrain : elles subissent des temps d'arrêt opérationnels importants sur les lignes de production et les flux de travail d'inspection qualité.

Sur la base des données mondiales de service sur le terrain des fabricants, ce guide complet analyse les causes profondes des défaillances des fenêtres de détecteur et présente les procédures opérationnelles standard (SOP), les protocoles de maintenance courante et les stratégies de gestion des actifs d'entreprise pour protéger votre analyseur de métaux XRF portable.

1. Structure de la fenêtre du détecteur XRF et causes profondes des défaillances

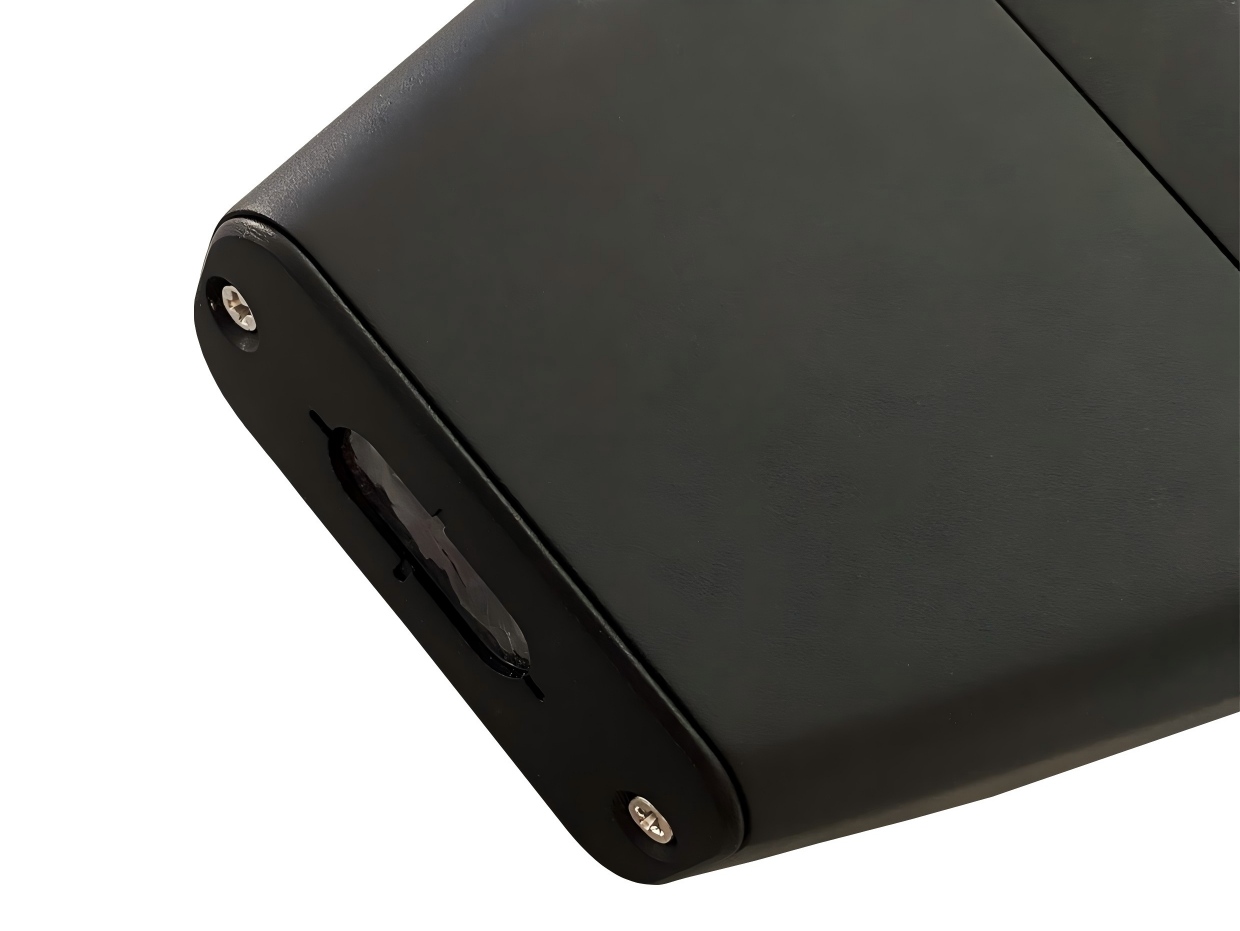

Les analyseurs XRF portables sont généralement équipés d'un film ultrafin transmettant les rayonnements à l'avant du nez de l'appareil. Les principales configurations comprennent :

Fenêtres ultrafines en polyimide (Kapton®/Proline) : Extrêmement fines avec une transmission maximale des rayons X pour les éléments légers tels que le magnésium (Mg), l'aluminium (Al), le silicium (Si), le phosphore (P) et le soufre (S). Cependant, ces membranes ont une faible résistance mécanique et sont vulnérables aux perforations causées par des objets tranchants, à l'abrasion et aux dommages thermiques.

Fenêtres métalliques en béryllium (Be): Offre une résistance mécanique et une résistance aux perforations supérieures pour l'analyse des métaux moyens à lourds. Cependant, le béryllium absorbe les rayons X de faible énergie émis par les éléments légers et est sensible à l'oxydation et à la corrosion chimique dans les environnements humides ou acides. (Remarque : le béryllium est toxique ; évitez tout contact direct avec la peau en cas de rupture d'une fenêtre en Be).

La fenêtre du détecteur scelle la chambre interne sous vide ou contrôlée afin d'empêcher l'entrée de poussière, d'humidité et de débris tout en permettant aux rayons X caractéristiques d'atteindre la puce capteur SDD ou Si-PIN interne. Par conséquent, elle reste la seule surface physique la plus exposée et vulnérable de l'appareil.

Selon les statistiques du support technique, les défaillances anormales des fenêtres proviennent de trois causes profondes principales :

Perforation directe par un objet tranchant : Faire glisser ou incliner l'embout contre des copeaux métalliques, de la ferraille coupante, des échantillons minéraux irréguliers ou des composants électroniques pointus peut instantanément percer le film, provoquant des dommages catastrophiques par rayures sur la SDD ou la puce Si-PIN sous-jacente.

Abrasion par particules et déchirures par cisaillement : Les poussières industrielles (particules d'acier inoxydable, de titane, de quartz ou de fer) s'accumulent facilement le long du cadre de la fenêtre dans les environnements miniers ou de recyclage de ferraille. Presser l'analyseur contre un échantillon emprisonne ces particules, créant de fortes forces abrasives de cisaillement qui transforment les microfissures en déchirures complètes.

Protocoles de nettoyage inappropriés : L'essuyage à sec avec des essuie-tout industriels ou l'utilisation de solvants corrosifs comme l'acétone, les diluants pour peinture ou les acides/alcalis forts dégradent rapidement la matrice polymère, entraînant un gonflement, une délamination et une perforation du film.

2. Procédures opérationnelles standard (SOP) pour l'entretien préventif

Les entreprises utilisant des appareils XRF portables doivent mettre en œuvre des SOP strictes axées sur quatre piliers opérationnels :Inspection avant test, positionnement approprié, consommables de protection et nettoyage non destructif.

Évaluation de la surface avant mesure et positionnement

Préparation de la surface: Inspectez la géométrie de l’échantillon avant d’appuyer sur la gâchette. Limez ou meulez les bavures tranchantes, les bavures de moulage ou les arêtes pointues sur les pièces usinées ou les déchets métalliques.

Contact parallèle: Maintenez un alignement parallèle strict à 90 degrés entre le nez de l’analyseur et l’échantillon. Appliquez une pression douce et uniforme — n’inclinez, ne forcez ni ne faites jamais glisser la fenêtre sur les surfaces des échantillons.

Contrôle de la température et des produits chimiques: Évitez le contact direct avec des échantillons chauds dépassant les températures nominales d’usine (une chaleur excessive fait fondre les films en polyimide). Essuyez soigneusement les fluides de coupe, les lubrifiants ou les résidus de décapage acide avant l’analyse.

Postes de travail spécialisés pour les petits échantillons et les échantillons irréguliers

Ne tenez jamais de petites fixations, de fils fins, de copeaux métalliques ou de minuscules composants électroniques contre la fenêtre avec vos doigts.

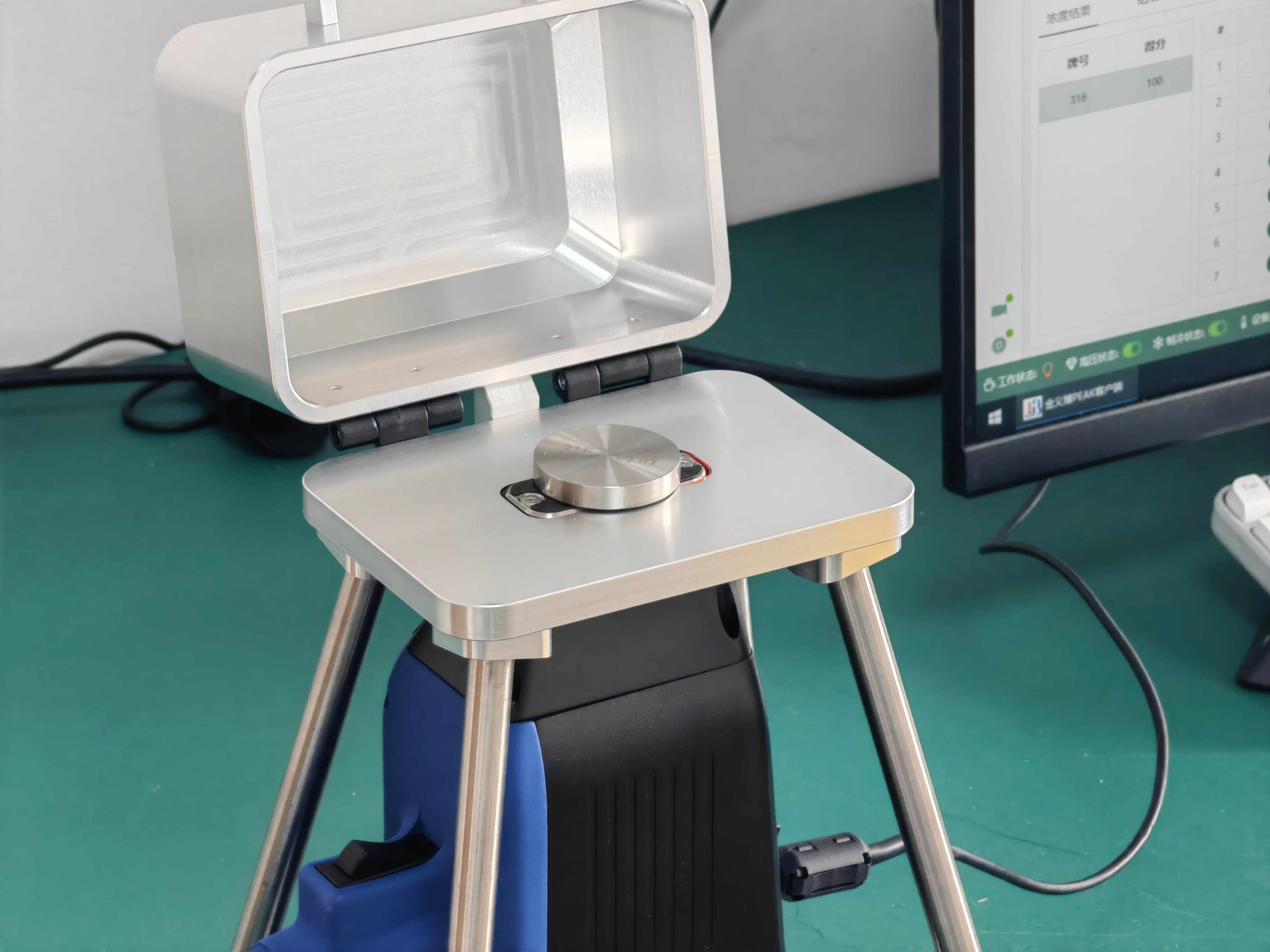

Environnements de laboratoire: Fixez l’instrument dans un support de test XRF. Placez les petits objets dans un godet d’échantillon scellé ou une chambre doublée d’un tampon pour les tests collimatés.

Environnements de tri sur le terrain: Utilisez des tapis d’échantillons robustes en caoutchouc ou en silicone. Posez les petites pièces à plat sur le tapis et abaissez doucement le nez de l’analyseur dessus afin d’éviter le roulement et le pincement.

Adapter les consommables de protection à l’application

Analyse des éléments légers (Mg, Al, Si, P, S): Utilisez les fenêtres d’usine en polyimide protégées par des couvercles remplaçables en film mince (tels que Proline, Mylar® ou Ultralene®) comme bouclier principal contre la poussière et les impacts.

Analyse des métaux lourds (Cu, Fe, Ni, Pb, Zn): Pour les modèles à fenêtre en béryllium, installez un pare-chocs flexible de façade en silicone afin d’absorber les impacts physiques directs lors d’une utilisation difficile sur le terrain.

Remplacement des consommables: Remplacez immédiatement les films de protection externes ou les pare-chocs de façade dès l’apparition de rayures, de poussière métallique incrustée ou de décoloration due à l’huile.

Procédure normalisée de nettoyage non destructif

Aucun objet dur ne doit entrer en contact direct avec la membrane du détecteur pendant le nettoyage.

Étape 1: Élimination à sec de la poussière de surface (nettoyage quotidien de la poussière) Utilisez une poire soufflante en caoutchouc sans peluches de qualité industrielle. Les seringues auriculaires médicales contenant de l’humidité résiduelle et l’azote haute pression dirigé à courte distance sont strictement interdits. Soufflez la poussière de surface et les débris métalliques à un angle latéral de 45° afin d’éviter un impact du flux d’air vertical susceptible de déchirer la membrane.

Étape 2: Nettoyage chimique doux pour contamination par l’huile Lorsque des taches de fluide de coupe ou des contaminants s’accumulent sur la fenêtre, prenez un coton-tige sans peluches à pointe fine dédié, humidifiez-le avec une quantité minimale d’éthanol anhydre de haute pureté, puis passez-le délicatement sur la membrane dans une seule direction. Ne frottez pas vigoureusement d’avant en arrière et n’exercez pas de pression verticale sur la membrane. Laissez la surface sécher à l’air pendant 1 à 2 minutes avant de reprendre les tests.

Opérations interdites

Ne nettoyez pas la membrane à sec avec des mouchoirs en papier ordinaires ou du papier grossier sans peluches.

N’appliquez pas de nettoyants chimiques, notamment de l’acétone, des diluants pour peinture, des acides forts ou des bases fortes.

Ne frottez pas la surface avec des mouvements d’essuyage répétés et appuyés.

N’utilisez pas d’air comprimé d’atelier pour souffler directement à courte distance vers la fenêtre (cet air transporte une pression élevée, de l’humidité et des aérosols d’huile).

3. Cadre de gestion des actifs d’entreprise et de maintenance

La prévention des dommages matériels nécessite de combiner le respect des procédures par les opérateurs avec les politiques institutionnelles de gestion des équipements :

1. Certification des opérateurs à double parcours

Intégrez les protocoles de sécurité radiologique et de protection des fenêtres de détecteur dans la formation obligatoire d’intégration des employés. Les opérateurs doivent réussir à la fois des examens théoriques et des évaluations pratiques de manipulation avant d’être autorisés à utiliser des unités XRF portables. Organisez une formation de remise à niveau annuelle axée sur la manipulation d’échantillons à haut risque.

2. Protocoles d’inspection par niveaux

Audits quotidiens avant/après le poste : Les opérateurs doivent effectuer des inspections visuelles de l'ensemble de la fenêtre au début et à la fin de chaque poste, en vérifiant la présence de micro-déchirures, d'affaissements, d'accumulation d'huile ou de décollement des bords.

Audits hebdomadaires à haut risque : Augmentez la fréquence des inspections à une fois par semaine dans les environnements difficiles, humides ou poussiéreux (par exemple, mines, parcs à ferraille, usines de décapage) afin de garantir l'absence totale de condensation d'humidité ou d'accumulation de particules derrière la plaque frontale.

Politique de mise en quarantaine immédiate : Si un film de fenêtre présente le moindre signe de micro-trous, d'affaissement ou de délamination, mettez immédiatement l'analyseur en quarantaine et enregistrez une demande de maintenance. L'utilisation d'une unité avec une fenêtre compromise risque de provoquer la mise à l'air de la chambre à vide et de détruire le module de détecteur SDD ou Si-PIN.

Conclusion

La fenêtre du détecteur d'un XRF portable sert de barrière essentielle pour l'analyse précise des matériaux. Son état détermine directement la répétabilité analytique, la disponibilité de l'instrument et le coût total de possession à long terme.

En mettant en œuvre des procédures standardisées de préparation des échantillons, en utilisant des supports de test spécifiques aux applications, en respectant des méthodes de nettoyage non destructives et en appliquant une inspection rigoureuse des équipements, les installations industrielles peuvent éliminer plus de 90 % des défaillances des fenêtres de détecteur causées par les utilisateurs. La protection de ce composant essentiel garantit des essais non destructifs (END) continus, fiables et rentables dans toutes les opérations sur le terrain et en laboratoire.
