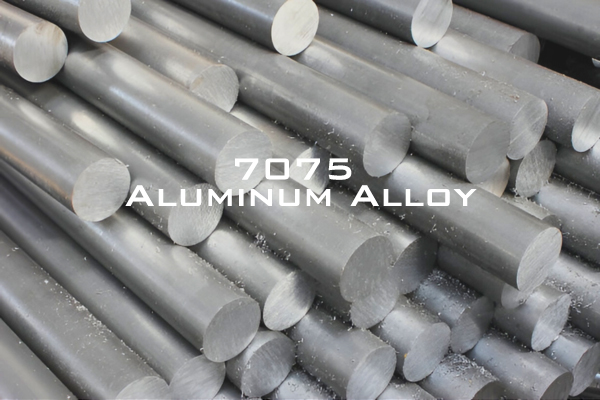

Alliage d'aluminium 7075 : sélection clé de matériau pour les pièces structurelles à haute résistance et le contrôle qualité par spectrométrie

Dans la fabrication moderne de haute technologie, le rapport résistance/poids est un indicateur critique déterminant les performances du produit. En tant que représentant emblématique des alliages d'aluminium ultradurs de la série 7000,Alliage d'aluminium 7075(Al-Zn-Mg-Cu) offre une résistance mécanique comparable à celle de l'acier de construction tout en conservant la faible densité inhérente à l'aluminium. Par conséquent, il est devenu un choix de matériau principal pour l'aérospatiale, les équipements spéciaux avancés et les composants structurels mécaniques soumis à de fortes contraintes.

1. Micro-composition et propriétés physiques/chimiques de l'alliage d'aluminium 7075

Les performances exceptionnelles de l'alliage d'aluminium 7075proviennent de son rapport élémentaire précis (conforme aux normes GB/T 3190 / ASTM B209) :

Zinc (Zn : 5,1 %–6,1 %) + Magnésium (Mg : 2,1 %–2,9 %) : La combinaison centrale de renforcement. Ces éléments précipitent uniformément dans la matrice d'aluminium pour former une phase de renforcement MgZn2 à haute densité. Cela augmente considérablement la limite d'élasticité et la résistance à la traction, conférant au 7075 ses caractéristiques ultradures. Le maintien de cette plage de pourcentage étroite évite les insuffisances de résistance et les risques de corrosion sous contrainte.

Cuivre (Cu : 1,2 %–2,0 %) : Élément clé de renforcement secondaire qui augmente davantage la densité de l'alliage, la résistance à la traction et la dureté pour les applications à forte charge. Cependant, une teneur plus élevée en cuivre réduit légèrement la soudabilité et la résistance à la corrosion sous contrainte, c'est pourquoi les variantes 7075 à forte teneur en cuivre sont rarement utilisées dans les assemblages soudés.

Chrome (Cr : 0,18 %–0,28 %) : Élément dédié au raffinage des grains qui limite la recristallisation des grains pendant le traitement thermique. Il optimise la microstructure interne, réduit considérablement la sensibilité à la fissuration par corrosion sous contrainte (SCC) et améliore la stabilité structurelle dans des conditions d'utilisation complexes.

Contrôle des impuretés (Si ≤ 0,4 %, Fe ≤ 0,5 %) : Des limites strictes sur le silicium et le fer empêchent la ségrégation des impuretés, qui entraîne une dégradation des performances mécaniques et réduit la durée de vie en fatigue. Le contrôle des impuretés est un indicateur de conformité essentiel pour le 7075 de qualité aérospatiale.

Performances mécaniques selon les états de traitement thermique typiques

Les propriétés mécaniques, la formabilité et la résistance à la corrosion de l'alliage d'aluminium 7075 dépendent fortement du traitement thermique. Différents états répondent à des exigences d'ingénierie distinctes et constituent une base essentielle pour la sélection des matériaux et le contrôle qualité :

7075-O (Recuit) : Offre une ductilité maximale et une aptitude au formage à froid sans contraintes d'écrouissage. Il est idéal pour le cintrage complexe, l'emboutissage et la déformation à froid. Cependant, il doit subir un traitement thermique de mise en solution et un vieillissement artificiel après formage pour retrouver ses caractéristiques de haute résistance et ne peut pas être utilisé directement dans des structures porteuses.

7075-T6 (Traité thermiquement par mise en solution et vieilli artificiellement) : La référence industrielle pour la haute résistance. La résistance à la traction atteint 570 MPa ou plus, avec des valeurs maximales de dureté et de limite d'élasticité ainsi qu'une excellente stabilité d'usinage. Il est largement utilisé dans l'aérospatiale et les composants structurels statiques à forte charge, ce qui en fait l'état le plus courant sur le marché.

7075-T73 (Survieilli) : Obtenu grâce à des processus de vieillissement prolongés, sacrifiant 10 %–15 % de la résistance maximale en échange d'une amélioration significative de la ténacité à la rupture et de la résistance à la fissuration par corrosion sous contrainte (SCC). Il prévient efficacement les défaillances par fissuration dans des environnements fortement sollicités, humides ou corrosifs, et convient bien aux applications marines et extérieures.

2. Domaines d'application principaux de l'alliage d'aluminium 7075

Grâce à un profil mécanique complet caractérisé par une haute résistance, une légèreté, une résistance à la fatigue et une grande stabilité, l'alliage d'aluminium 7075 se distingue des alliages généraux comme le 6061 et le 6063. Il sert les secteurs de fabrication critiques, à forte charge et de haute précision :

2.1. Composants structurels aérospatiaux

En tant qu'aluminium ultradur de qualité aérospatiale de premier plan, le 7075 est utilisé dans des pièces porteuses critiques telles que les longerons supérieurs des ailes d'avions commerciaux, les cadres principaux de fuselage, les ensembles de support du train d'atterrissage et les fixations de cabine haute résistance. Il permet une réduction du poids structurel tout en garantissant une capacité de charge élevée et une résistance à la fatigue pendant le vol.

2.2. Équipements avancés de lancement spatial et de défense

Répondant aux exigences de fortes contraintes, de fiabilité extrême et de conception légère, le 7075 est largement utilisé dans les coques de lanceurs spatiaux, les supports porteurs de véhicules spatiaux, les composants structurels d'aéronefs à haute altitude et longue endurance (HALE), ainsi que les équipements industriels de défense lourds, en équilibrant réduction du poids structurel et stabilité dans des conditions extrêmes.

2.3. Outillage de haute précision et fabrication de moules

Remplaçant l'acier conventionnel dans les moules d'injection de haute précision, les moules de soufflage et les outillages auxiliaires de moulage sous pression. Grâce à sa conductivité thermique supérieure, son faible taux de déformation et son excellente usinabilité, il réduit les temps de cycle de moulage, améliore la précision dimensionnelle et diminue le poids des moules ainsi que les coûts de traitement en production de masse.

3. Contrôle qualité à la réception (IQC) : solutions d'analyse par spectrométrie

Parce que le rapport des éléments de l'alliage d'aluminium 7075 détermine directement sa durée de vie en fatigue et son comportement à la corrosion — et parce que sa composition chimique chevauche celle d'alliages similaires comme le 7050 et le 7020 — une analyse quantitative précise des éléments par spectrométrie lors de l'IQC et de la fabrication est essentielle pour maintenir la conformité qualité dans l'aérospatiale et l'ingénierie de précision.

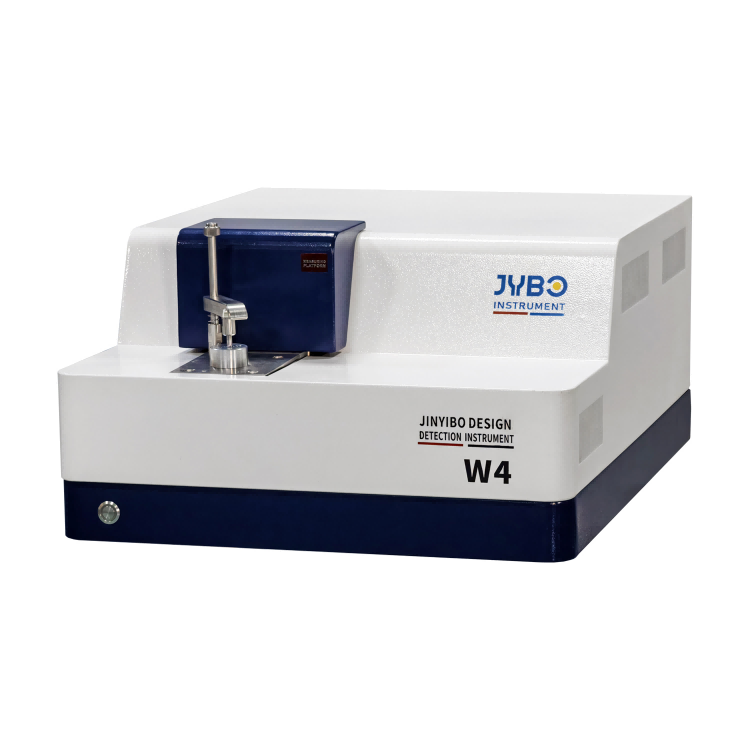

3.1. Spectrométrie d'émission optique (OES) —La référence absolue du laboratoire

En tant que méthode d'inspection obligatoire pour les matériaux aérospatiaux haut de gamme, OES utilise arc/étincelledécharge pour exciter la surface de l'échantillon, fournissant une analyse quantitative au niveau ppm de tous les éléments constitutifs (Zn, Mg, Cu, Cr, Si, Fe). Elle distingue de manière fiable le 7075 des nuances similaires (telles que 7050 ou 7020), éliminant les confusions de nuance et les compositions hors spécifications tout en fournissant des données d'essai traçables pour les audits de conformité.

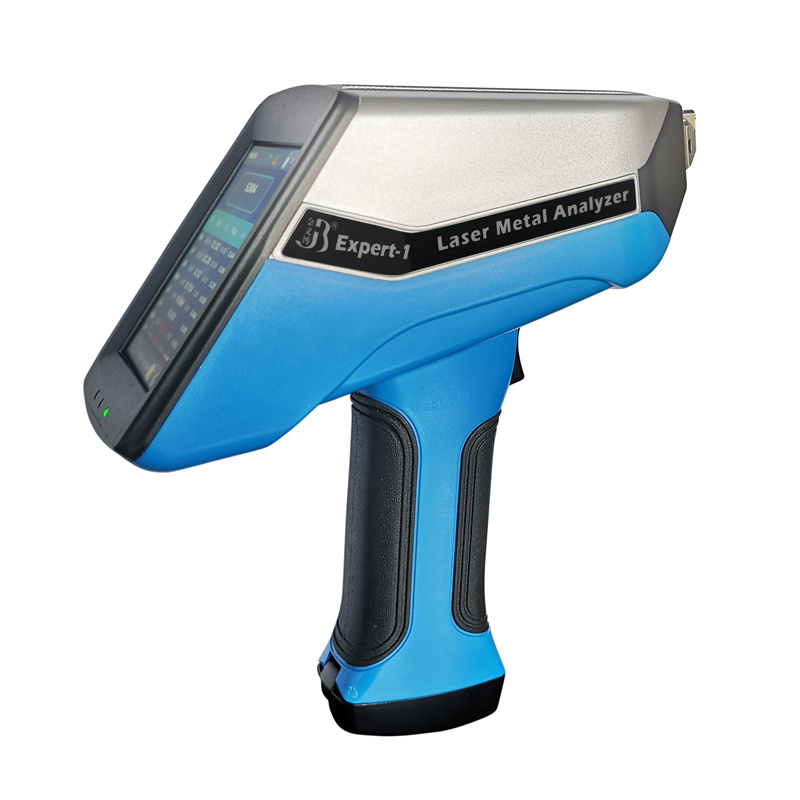

3.2. Spectroscopie de décomposition induite par laser portable (LIBS) —Identification positive rapide des matériaux sur site

Conçu pour le contrôle qualité en atelier et en entrepôt, le LIBS excelle par sa haute sensibilité aux éléments légers tels que Mg et Al. Il peut vérifier avec précision la plage étroite de magnésium de 2,1 % à 2,9 % de l'aluminium 7075 en quelques secondes, détectant sur place les mélanges de matières premières et les dérives de composition afin d'obtenir une couverture à 100 % de l'identification positive des matériaux (PMI).

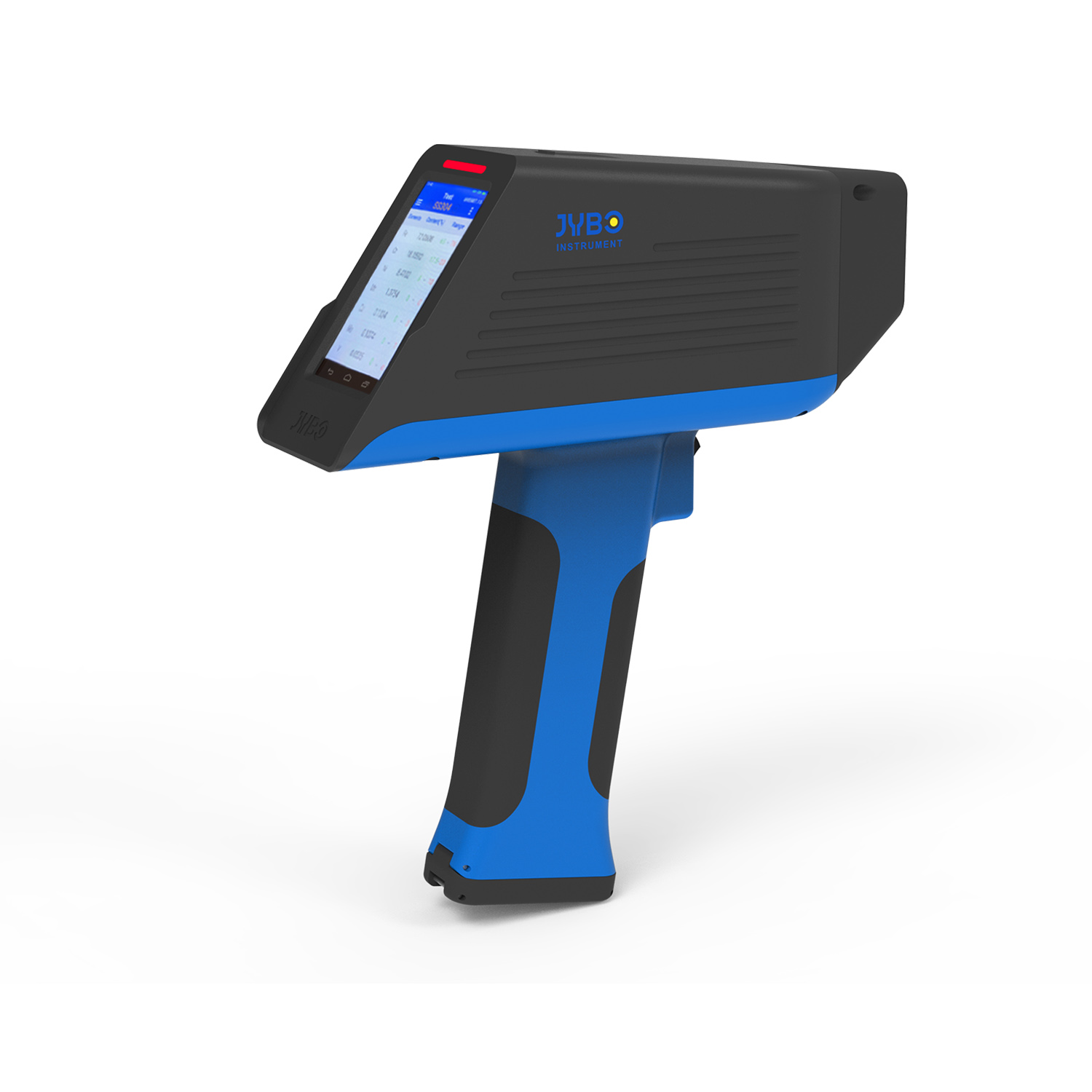

3.3. Fluorescence des rayons X portable (XRF) — Tri des rebuts et des matériaux par lots

En tant que méthode d'essai non destructif ne nécessitant aucun meulage de surface, la XRF fournit des réponses ultra-rapides pour les éléments métalliques lourds tels que Zn et Cu. Elle détermine en quelques secondes si un matériau appartient à la famille des aluminiums ultra-durs de la série 7000, ce qui la rend idéale pour le tri à grand volume des matières premières, la classification du recyclage des rebuts et la vérification préliminaire des nuances.

3.4. Directives clés pour une assurance qualité complète du 7075

L'analyse spectrométrique évalue la conformité de la composition chimique mais ne peut pas évaluer l'état du traitement thermique ni les propriétés mécaniques. Par conséquent, un flux de travail complet d'assurance qualité du 7075 doit suivre une double règle : Conformité élémentaire + Vérification mécanique.

Après vérification de la composition chimique par spectrométrie conformément aux normes GB/T 3190 ou ASTM B209 , les opérateurs doivent utiliser des duromètres Leeb, Brinell ou Rockwell, ou des machines d'essai universelles de traction, afin de vérifier les paramètres mécaniques (résistance, dureté, ténacité). Cela garantit que les états T6, T73 ou O répondent aux spécifications opérationnelles et empêche l'entrée de matériaux traités thermiquement hors spécifications dans la ligne de production.

Résumé

Grâce à des rapports d'alliage précis et à des caractéristiques de traitement thermique contrôlables, l'alliage d'aluminium 7075 reste un matériau indispensable pour les structures à haute résistance et légères dans la fabrication avancée. L'intégration d'un cadre de contrôle qualité spectrométrique à plusieurs niveaux (OES + LIBS + XRF) couvre l'inspection à la réception, le contrôle sur ligne de production et le tri en vrac, protégeant la pureté de l'alliage, la conformité élémentaire et la constance des propriétés à chaque étape de la production.

FAQ

Q1 : Étant donné le chevauchement chimique important lors de l'identification positive des matériaux (PMI), comment le 7075 peut-il être distingué avec précision des autres alliages d'aluminium ultra-durs de la série 7000 comme le 7050 et le 7020 ?

R : Bien que tous les alliages d'aluminium de la série 7000 utilisent le zinc (Zn) comme principal élément d'alliage, des différences essentielles existent dans leurs additifs de micro-alliage et leur chimie de renforcement principale :

Variations des éléments principaux: Le 7075 contient des teneurs plus élevées en cuivre (Cu : 1,2 % à 2,0 %) et en magnésium (Mg : 2,1 % à 2,9 %). En revanche, le 7020 présente une teneur en cuivre extrêmement faible (généralement Cu≤0,10 %), repose presque exclusivement sur le système Zn-Mg pour le durcissement structural par précipitation et ne contient pratiquement pas de Cr ni de Zr. Le 7050 présente des niveaux nettement plus élevés de zirconium (Zr : 0,08 % à 0,15 %) et de cuivre (Cu : 2,0 % à 2,6 %) par rapport au 7075.

Affinants de grains (Cr contre Zr) : Le 7075 utilise le chrome (Cr : 0,18 % à 0,28 %) pour limiter la recristallisation. En revanche, le 7050 remplace le chrome par du zirconium (Zr) afin d'obtenir une meilleure sensibilité à la trempe et une meilleure ténacité à la rupture dans les plaques épaisses, faisant du rapport Cr/Zr le principal indicateur pour l'identification PMI en atelier.

Stratégie d'inspection: Lors de l'utilisation d'analyseurs XRF ou LIBS portables, concentrez-vous sur les pics spectraux caractéristiques de Cr/Zr ainsi que sur les plages quantitatives de concentration en Cu. Notez que les appareils portables peuvent avoir une sensibilité limitée aux faibles concentrations de Zr, et que les mesures des éléments légers (Mg) se situent souvent dans des plages limites ambiguës. Pour les applications critiques, une analyse quantitative de haute précision au niveau ppm par spectrométrie d'émission optique à étincelle (OES) est obligatoire afin d'éliminer les risques de confusion de nuance.

Q2 : Pourquoi les ingénieurs en structures privilégient-ils fréquemment le traitement 7075-T73 au lieu du 7075-T6 pour les composants complexes, malgré une résistance à la traction supérieure du T6 ?

R : Cette préférence représente un compromis d'ingénierie classique entre la résistance à la fissuration par corrosion sous contrainte (SCC) et la ténacité à la rupture :

Limitations du traitement T6: Le 7075-T6 est un traitement de vieillissement maximal offrant des résistances ultimes à la traction supérieures à 570 MPa. Cependant, ses joints de grains présentent des réseaux continus de précipités de MgZn2. Sous des charges de traction prolongées combinées à des environnements humides, marins ou riches en chlorures, cette structure présente une forte sensibilité à la SCC et une importante sensibilité aux entailles, avec un risque de rupture fragile soudaine et catastrophique. (Le T6 reste adapté aux environnements secs sans contrainte de traction prolongée.)

Avantages du traitement T73: Le traitement T73 utilise un traitement thermique de sur-vieillissement en deux étapes qui grossit les précipités aux joints de grains et les rend discontinus. Cela interrompt le chemin de corrosion électrochimique le long des joints de grains, augmentant considérablement la résistance à la SCC tout en améliorant simultanément la ténacité à la rupture.

Critères de sélection en ingénierie: Bien que le traitement T73 sacrifie environ 10 %-15 % de la résistance maximale à la traction, il fournit des marges de sécurité essentielles et prolonge la durée de vie en fatigue des structures dans des conditions d'exploitation fortement sollicitées et corrosives (telles que les éléments structuraux principaux de l'aéronautique et les équipements marins). Par conséquent, le T73 est souvent spécifié comme le traitement standard obligatoire pour les environnements sujets à la corrosion.
