Principe de fonctionnement d'un analyseur de carbone et de soufre infrarouge à haute fréquence

1. Aperçu

Leinfrarouge à haute fréquenceanalyseur de carbone et de soufreest un élément physique de base etéquipement d'analyse chimiqueDans les domaines de la métallurgie, des matériaux avancés, du traitement des minéraux et de la fabrication de précision, cet appareil utilise une technologie d'oxydation à haute température par induction haute fréquence et des principes de détection quantitative par spectroscopie infrarouge. Il permet une détection précise, rapide et continue du carbone et du soufre totaux dans les matériaux à matrice solide. Grâce à ses faibles limites de détection, sa large gamme dynamique de mesure, son excellente répétabilité analytique et son haut degré d'automatisation, cet équipement répond aux exigences des normes de contrôle qualité industriel, de recherche et développement, ainsi que des organismes de certification tiers. Il constitue actuellement l'équipement de référence pour l'analyse quantitative du carbone et du soufre dans l'industrie.

Comparé aux méthodes de détection traditionnelles telles que l'analyse volumétrique et le titrage par combustion, cet équipement s'affranchit des contraintes techniques liées à une intervention manuelle importante, à des cycles d'analyse longs et à une forte dispersion des données. Grâce à un système technique composite combinant la quantification optique physique et une réaction d'activation à haute température, il établit un paradigme de détection d'éléments de haute précision, traçable et standardisé, fournissant des données essentielles pour le classement des matières premières, l'optimisation des procédés de production et la vérification de la conformité des produits finis.

2. Principe de fonctionnement fondamental

Le système technique duanalyseur de carbone et de soufre infrarouge à haute fréquenceIl se compose de quatre modules principaux : le système d’activation par combustion à induction haute fréquence, le système de purification des gaz et de prétraitement catalytique, le système de détection par spectroscopie infrarouge et le système d’étalonnage et de calcul des données. Ces modules fonctionnent de concert pour réaliser l’ensemble du processus standardisé, depuis la conversion des éléments de l’échantillon jusqu’à l’élimination des impuretés, en passant par l’acquisition du signal et la production de résultats quantitatifs.

2.1 Mécanisme d'oxydation à haute température par induction à haute fréquence

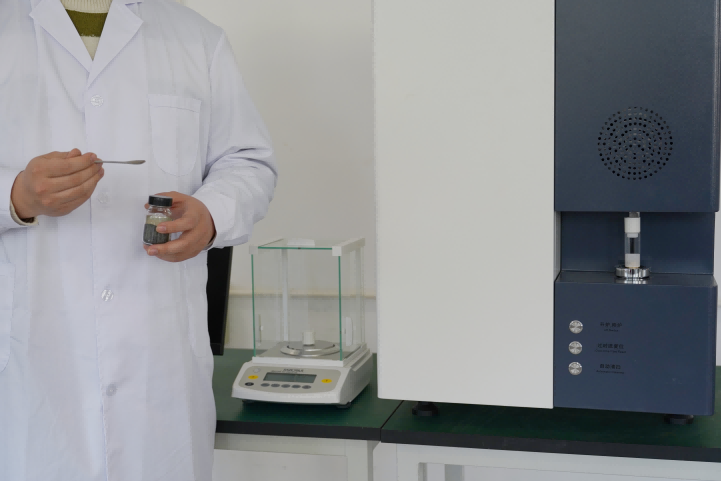

L'équipement permet la fusion et l'oxydation rapides de l'échantillon grâce à l'effet thermique des courants de Foucault électromagnétiques. L'échantillon solide à analyser, après avoir été pesé avec précision, est placé dans un creuset en céramique, associé à un système de fluxage adapté, puis introduit dans la zone de résonance d'une bobine d'induction haute fréquence. De l'oxygène de haute pureté est introduit dans le système comme milieu de combustion et gaz vecteur. Sous l'action d'un champ électromagnétique alternatif haute fréquence, le milieu de fluxage génère une chaleur intense par courants de Foucault, créant instantanément un environnement réactionnel à haute température et riche en oxygène, entre 1600 °C et 1800 °C.

Dans ces conditions opératoires, la matrice de l'échantillon est complètement fondue, et les liaisons internes et les liaisons libres sont libérées.éléments de carbone et de soufreLes réactions d'oxydation complètes qui s'y déroulent sont converties quantitativement en produits gazeux caractéristiques : le carbone est principalement transformé en dioxyde de carbone, avec des traces de monoxyde de carbone ; le soufre est transformé en dioxyde de soufre. Grâce à un réglage précis des paramètres de fonctionnement, l'équipement supprime la formation de trioxyde de soufre comme sous-produit, évite les écarts systématiques dans la détection du soufre et garantit l'intégralité et la spécificité de la conversion des éléments.

2.2 Purification des gaz de combustion et prétraitement catalytique

Les gaz de combustion mixtes issus de la combustion d'échantillons contiennent des poussières, de l'humidité, des traces d'oxydes interférents et des traces de monoxyde de carbone incomplètement oxydé, susceptibles d'affecter de manière irréversible la précision de la détection optique infrarouge. L'équipement est doté d'une unité de purification de précision intégrée. Grâce à une filtration, une déshydratation et une élimination des impuretés en plusieurs étapes, combinées à un dispositif de conversion par oxydation catalytique performant, les traces de monoxyde de carbone sont intégralement converties en dioxyde de carbone, permettant une récupération complète du carbone. Ce prétraitement optimisé élimine les écarts de mesure dus aux interférences et à la conversion incomplète des gaz de combustion, fournissant ainsi un système gazeux de haute pureté et exempt d'interférences pour la détection optique quantitative ultérieure. Il améliore ainsi la stabilité opérationnelle et la répétabilité à long terme de l'équipement.

2.3 Principe de détection quantitative par spectroscopie infrarouge

Le principe de détection repose sur la loi de Beer-Lambert, permettant une analyse quantitative basée sur les propriétés d'absorption infrarouge caractéristiques des molécules de gaz. Les molécules de gaz de polarités différentes présentent des bandes d'absorption infrarouge spécifiques, avec une sélectivité spectrale extrêmement élevée : les molécules de dioxyde de carbone absorbent la lumière infrarouge à une longueur d'onde de 4,26 µm, ce qui convient au dosage du carbone total ; les molécules de dioxyde de soufre absorbent la lumière infrarouge à une longueur d'onde de 7,4 µm, ce qui convient au dosage du soufre total.

Le système optique de détection comprend une source de lumière infrarouge de haute précision, un module de modulation, une cellule à gaz étanche à température constante et un détecteur photoélectrique haute sensibilité. Il peut être configuré de manière flexible avec des cellules à gaz doubles indépendantes (cellules d'absorption optique à double bande) pour les concentrations élevées et faibles, modulant automatiquement la lumière ou acquérant simultanément des données sur plusieurs canaux en fonction de la concentration des produits gazeux. Ceci résout efficacement le problème de la saturation du signal dans les échantillons à forte concentration et du faible rapport signal/bruit dans les échantillons à l'état de traces. Après modulation, un faisceau infrarouge stable traverse la cellule à gaz contenant le gaz à mesurer. La concentration du gaz est directement corrélée à l'atténuation de la lumière infrarouge dans la bande correspondante. Le détecteur photoélectrique collecte les variations des signaux optiques en temps réel et les convertit en signaux électriques normalisés, assurant ainsi l'acquisition précise des signaux de détection bruts.

2.4 Calibrage des données et résultats de calcul intelligent

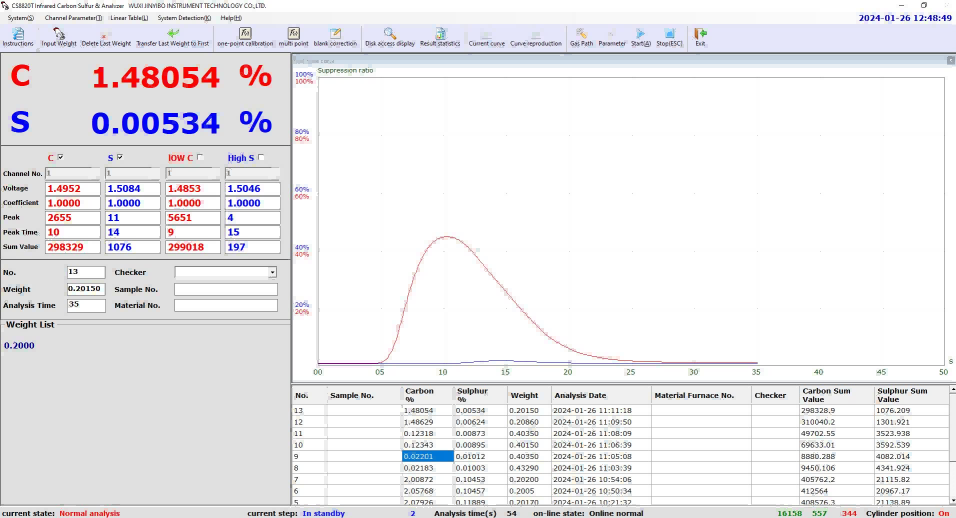

S'appuyant sur des matériaux de référence certifiés au niveau national, le système établit des courbes d'étalonnage par gradient afin de construire un modèle quantitatif standardisé. Grâce à des paramètres tels que le volume de la cellule à gaz, le débit du gaz vecteur et la compensation de la température et de la pression ambiantes, le système utilise des algorithmes intégrés pour réduire le bruit, ajuster et convertir les signaux électriques collectés, calculant ainsi avec précision les fractions massiques de carbone et de soufre dans l'échantillon. Parallèlement, doté de modules de traçabilité, de stockage et d'analyse statistique des données, il génère automatiquement des rapports de conformité, garantissant des procédures de test standardisées, des données traçables et des résultats vérifiables.

3. Principales caractéristiques techniques

Excellente précision de détectionS'appuyant sur des principes de quantification optique, cet équipement évite les erreurs systématiques manuelles inhérentes aux méthodes de détection chimique traditionnelles. La limite de détection des éléments traces atteint le niveau ppm, répondant ainsi aux exigences de détection de micro-carbone et de micro-soufre des alliages spéciaux haut de gamme et des nouveaux matériaux de haute pureté.

Performances de détection efficacesLe processus d'analyse entièrement automatisé ne nécessite aucun prétraitement complexe. Le cycle de détection pour un échantillon unique est contrôlé en 20 à 40 secondes, ce qui le rend adapté aux analyses par lots et aux tests industriels à haute fréquence.

Forte adaptabilité opérationnelleL'architecture intégrée modulaire possède d'excellentes capacités anti-interférences, s'adaptant à la détection d'échantillons solides multi-catégories tels que les métaux, les minerais et les poudres, tout en prenant en charge la détection par gradient sur toute la gamme d'échantillons à l'état de traces et à haute concentration.

Haut degré de standardisationLa logique de détection, le système d'étalonnage et la sortie de données de l'ensemble de l'instrument sont conformes aux normes de test de l'industrie, satisfaisant aux exigences normalisées du contrôle de la qualité de la production industrielle, des tests de conformité par des tiers et de l'analyse des données de recherche scientifique.

4. Valeur d'application industrielle

En tant qu'équipement fondamental pour l'analyse physico-chimique des matériaux, l'analyseur de carbone et de soufre infrarouge haute fréquence est largement utilisé dans la métallurgie ferreuse, les métaux non ferreux, les matériaux de construction, les énergies nouvelles et les nouveaux matériaux, les essais d'équipements spéciaux, et d'autres domaines. En contrôlant précisément la teneur en carbone et en soufre des matériaux, il est possible de gérer efficacement des indicateurs de performance clés tels que la résistance, la résistance à la corrosion et la stabilité. Ceci permet d'éviter les défauts de qualité à la source, aidant ainsi les entreprises à optimiser leurs processus de production, à réduire leurs coûts et à améliorer la conformité de leurs produits et leur compétitivité sur le marché.

Dans le contexte des modernisations de l'industrie manufacturière de pointe, une approche fineessais de matériauxest devenu un besoin industriel essentiel. S'appuyant sur ses atouts fondamentaux que sont la précision, l'automatisation et la normalisation, l'infrarouge haute fréquencetechnologie d'analyse du carbone et du soufreest devenu un support important pour la modernisation intelligente des systèmes d'inspection de la qualité industrielle, grâce à son adaptabilité industrielle à long terme et à sa valeur d'itération technique.

FAQ

Q1 : Pourquoi faut-il ajouter des agents de fluxage (tels que des granules de tungstène, de la limaille de fer et des granules d'étain) lors de la combustion par induction à haute fréquence ?

Les agents fondants (fer pur, granules de tungstène, granules d'étain) sont des consommables indispensables à la combustion par induction à haute fréquence, réalisant conjointement quatre fonctions majeures :

Matrice de chauffage par induction électromagnétique(Fer pur) : Destiné aux échantillons non magnétiques et difficiles à chauffer, le fer pur possède un ferromagnétisme et génère de la chaleur par courants de Foucault dans un champ magnétique alternatif à haute fréquence, créant ainsi un environnement à haute température. Le tungstène et l’étain, dépourvus de ferromagnétisme, ne peuvent s’échauffer spontanément sous l’effet de champs magnétiques à haute fréquence.

Fluxage et dilution pour améliorer la fluidité du bain de fusion(Principalement de l'étain) : Abaisse la température de fusion du système et dilue les matrices à point de fusion élevé pour former un bain de fusion. Le carbone et le soufre ne peuvent être totalement libérés qu'à l'état fondu.

Exothermie oxydative pour augmenter la température de combustion(Granulés de tungstène) : Dans des conditions de température élevée et riches en oxygène, le tungstène s'oxyde rapidement, libérant une grande quantité de chaleur de réaction et élevant la température locale du creuset au-dessus de 1700 °C, assurant ainsi l'oxydation complète des échantillons réfractaires.

Contrôle des caractéristiques acido-basiques du bain de fusionCe procédé régule les propriétés du laitier grâce à ses produits d'oxydation, empêchant ainsi la formation de corps vitreux qui emprisonnent l'échantillon et entravent l'évacuation des gaz. Il réduit simultanément les projections de métal en fusion et améliore la libération complète du carbone et du soufre.

Q2 : Lorsqu'un analyseur infrarouge à haute fréquence mesure des échantillons « ultra-faibles en carbone / ultra-faibles en soufre (niveau de traces) », quels sont les principaux facteurs interférents et comment peuvent-ils être éliminés ?

Pour la détection de très faibles concentrations de carbone et de soufre (de l'ordre du ppm), les erreurs sont fortement amplifiées. Les interférences se répartissent en trois catégories : bruit de fond du système, interférences d'adsorption et pollution par mémoire croisée. Les schémas de contrôle correspondants sont les suivants :

Fond vierge pour creuset en céramique

Problème : Les pores de la céramique adsorbent facilement le CO2 et les impuretés organiques.

Solution : Les creusets doivent être précuits dans un four à moufle à 1000°C–1200°C pendant 2 à 4 heures et conservés dans un dessiccateur pendant tout le processus de refroidissement.

Agent de fluxage vierge

Problème : Les impuretés présentes dans les agents de fluxage peuvent affecter les mesures de traces.

Solution : Il convient de sélectionner du tungstène, de l’étain ou du fer pur de très haute pureté, à faible teneur en carbone et en soufre. Des essais à blanc doivent être réalisés avant l’analyse formelle ; le logiciel soustraira ensuite la valeur du blanc stable.

Interférences entre le gaz de transport et les conduites de gaz

Problème : Les impuretés ou l'humidité présentes dans les conduites de gaz provoquent des interférences dans le signal.

Solution : La pureté de l’oxygène doit être ≥ 99,995 %. Des dispositifs de décarbonatation et de déshydratation doivent être installés à l’entrée des gaz. Le traitement des gaz de combustion doit être assuré par des unités de dépoussiérage de précision et de séchage en profondeur afin d’éliminer les interférences d’humidité sur le signal infrarouge du SO₂ et de réduire l’adsorption du dioxyde de soufre par les poussières.

Contamination humaine et environnementale

Problème : L'échantillon est contaminé par des composés organiques externes ou de la graisse.

Solution : Il est strictement interdit de toucher les creusets, les échantillons ou les agents de fluxage à mains nues. Les calamines et l’huile de lubrification présentes à la surface de l’échantillon doivent être éliminées afin d’éviter toute contamination externe par du carbone.

Effet de mémoire entre les échantillons

Problème : Les dépôts résiduels provenant d’échantillons précédents à forte concentration faussent les résultats des analyses de traces ultérieures.

Solution : Avant d’analyser des échantillons à très faible teneur, il est possible d’effectuer 2 à 3 cycles de combustion à vide à haute température afin d’éliminer les dépôts résiduels de carbone et de soufre de la tête du four et du filtre. Les échantillons à forte et faible teneur doivent être analysés par lots séparés.
