Solutions d'atténuation des erreurs pour l'analyse de la composition de l'acier inoxydable par spectrométrie d'émission atomique (OES)

Face à l'amélioration constante des exigences du marché en matière de qualité des produits, les entreprises manufacturières doivent impérativement renforcer leurs processus internes.contrôle de qualitésystèmes. Dans lesacier inoxydablesecteur manufacturier,spectromètres d'émission optique(Spectromètres OES) ont progressivement remplacé les méthodes d'analyse chimique traditionnelles et sont devenus l'équipement courant pour le contrôle de la composition en amont du four et des produits finis, grâce à leurs avantages techniques tels qu'une grande précision de détection et un cycle d'analyse court.

Cependant, de multiples facteurs intervenant lors du processus de détection peuvent entraîner des écarts dans les résultats de mesure. L'analyse systématique des sources d'erreur et la mise en œuvre de mesures de contrôle ciblées sont essentielles pour garantir la précision des données de détection. Un contrôle spécifique doit être mis en œuvre selon les aspects suivants :

1. Normaliser les procédures d'échantillonnage et de préparation des échantillons

La méthode d'échantillonnage et la qualité du prétraitement de l'échantillon influent directement sur la précision des tests.

Échantillonnage d'analyse côté fourLe découpage à chaud est indispensable pour un échantillonnage rapide. Si les échantillons présentent des défauts de coulée tels que des fissures ou de la porosité, ils doivent être mis au rebut et un nouvel échantillonnage effectué.

Traitement par extinctionLes échantillons chauds doivent être rapidement trempés dans de l'eau courante pour favoriser la formation des phases martensitique et austénitique, améliorant ainsi la précision de la détermination de la teneur en carbone.

Échantillons d'acier inoxydable à haute teneur en carboneAprès la découpe, les échantillons doivent être refroidis lentement afin d'éviter les fissures dues à des contraintes internes excessives.

échantillons de fonte et de fonte ductile: Assurer la formation complète de la structure blanche ; la température d'échantillonnage, la vitesse de refroidissement et le temps de démoulage doivent être strictement conformes aux normes en vigueur.

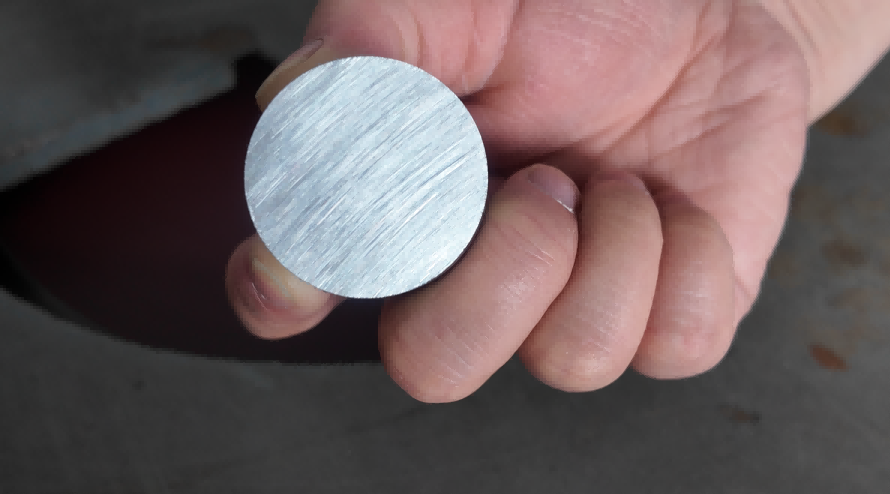

Rectification de surface: Sélectionner les outils de meulage appropriés en fonction des caractéristiques du matériau afin d'éliminer complètement les couches d'oxyde de surface, garantissant ainsi une surface d'excitation plane et propre pour une précision globale du test.

2. Amélioration des compétences professionnelles du personnel d'exploitation

Le personnel chargé des tests est l'élément central decontrôle de qualitéLe système, ainsi que les compétences professionnelles et opérationnelles du personnel, déterminent directement la fiabilité des résultats des tests. Les entreprises doivent s'assurer que leur personnel d'exploitation possède les capacités suivantes :

Compréhension approfondie des propriétés du matériau testé et des principes des méthodes analytiques correspondantes.

Maîtrise des procédures d'utilisation des équipements et de traitement des anomalies.

Posséder une solide connaissance du contrôle de la qualité pour mettre en œuvre une gestion et un contrôle efficaces de toutes les étapes du processus de test.

FAQ

Comment un meulage incorrect ou une contamination croisée des abrasifs lors de la préparation de la surface d'excitation affecteront-ils les résultats des tests d'un spectromètre d'émission optique OES ?

A:La préparation de la surface des échantillons est une source majeure d'erreurs dansAnalyse OES, contribuant à la fois aux erreurs aléatoires et aux écarts systématiques. Des manipulations incorrectes peuvent entraîner des lectures d'éléments faussement élevées, une faible répétabilité et une distorsion des données :

Contamination par des particules abrasives incorporées

La pression de meulage incruste mécaniquement les particules abrasives dans la couche superficielle de l'échantillon, particules qui ne peuvent être éliminées par soufflage ou essuyage. Papier de verre à base d'alumine L'utilisation de papiers abrasifs peut entraîner des mesures d'aluminium (Al) faussement élevées ; de même, l'utilisation de papiers abrasifs en carbure de silicium (dont le composant principal est le SiC) conduit à des valeurs de silicium (Si) et de carbone (C) faussement élevées. Il est donc impératif d'utiliser des papiers abrasifs et des meules spécifiques pour chaque matériau afin d'éviter toute contamination croisée.

Dommages thermiques dus à la surchauffe lors du broyage

Un broyage trop rapide ou un refroidissement insuffisant provoquent une oxydation locale à haute température en surface de l'échantillon. Le film d'oxyde ainsi formé entrave la vaporisation uniforme du métal de base sous l'effet de l'excitation par étincelles. L'élévation de température modifie également la structure métallographique de la couche superficielle et induit des effets de matrice liés à la transformation de phase.

Défauts morphologiques et défaillance d'étanchéité

Les irrégularités ou bavures de surface empêchent un contact optimal entre l'échantillon et le joint torique du support d'excitation. L'entrée d'air dans la chambre d'excitation permet à l'oxygène et à l'azote atmosphériques d'absorber fortement les raies spectrales de l'ultraviolet lointain (C, P, S, N). Elle provoque également la dispersion des étincelles (dérive de l'arc), ce qui dégrade fortement la précision et la répétabilité des mesures.
