Exigences clés pour la préparation d'échantillons d'aluminium et d'alliages d'aluminium en vue d'une analyse spectroscopique

L'aluminium et ses alliages présentent des propriétés uniques, notamment un point de fusion bas, une forte affinité pour l'oxygène, une dureté relativement faible et des éléments d'alliage volatils, ce qui rend la préparation de leurs échantillons plus exigeante que celle des métaux ferreux. Une préparation standardisée des échantillons est indispensable à une analyse de composition précise.spectrométrie d'émission optique(OES). Vous trouverez ci-dessous les exigences techniques essentielles et les directives d'exploitation normalisées :

1. Prévention stricte de la surchauffe

Avec un point de fusion de seulement 660 °C, l'aluminium est très sensible à la surchauffe superficielle lors de sa préparation. Une chaleur excessive provoque l'épaississement des couches d'oxyde, la volatilisation des éléments à bas point d'ébullition (tels que le magnésium, le zinc et le lithium), une ségrégation par recristallisation locale et la formation de couches écrouies, autant de phénomènes qui entraînent des écarts analytiques significatifs.

Appliquez une pression douce et uniforme pendant le meulage. Évitez le meulage prolongé d'un seul côté ; laissez les échantillons refroidir naturellement si la température de surface augmente sensiblement. Toute décoloration de surface, adhérence de matière ou trace de fusion locale est inacceptable.

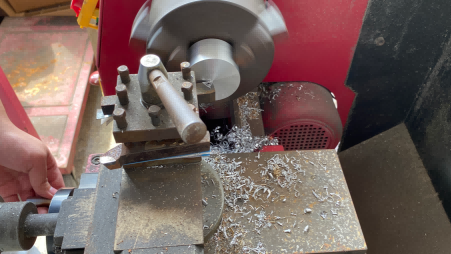

Privilégiez les outils de coupe affûtés pour les opérations de tournage ou de fraisage, en contrôlant la vitesse de broche et l'avance afin de minimiser l'échauffement par frottement. Les meules conventionnelles sont déconseillées en raison de la forte production de chaleur et de la présence de particules abrasives grossières.

·Pour les séries 5xxx (Al-Mg), 7xxx (Al-Zn-Mg-Cu) et les alliages Al-Li à forte teneur en éléments volatils, la coupe à basse vitesse est préférée au meulage pour minimiser la perte d'éléments de surface.

2. Sélection appropriée de l'abrasif et du procédé

La texture relativement tendre de l'aluminium le rend sujet aux déchirures superficielles et à l'incrustation abrasive lorsque des grains grossiers sont utilisés.

Il est recommandé d'utiliser des bandes abrasives ou du papier de verre en carbure de silicium. Pour le formage général, un grain de 120 à 240 convient ; pour les alliages tendres et l'aluminium de haute pureté, un grain de 320 peut être utilisé pour la finition. Il convient d'éviter les grains supérieurs à 80 mesh afin de prévenir les rayures profondes et l'arrachement du métal.

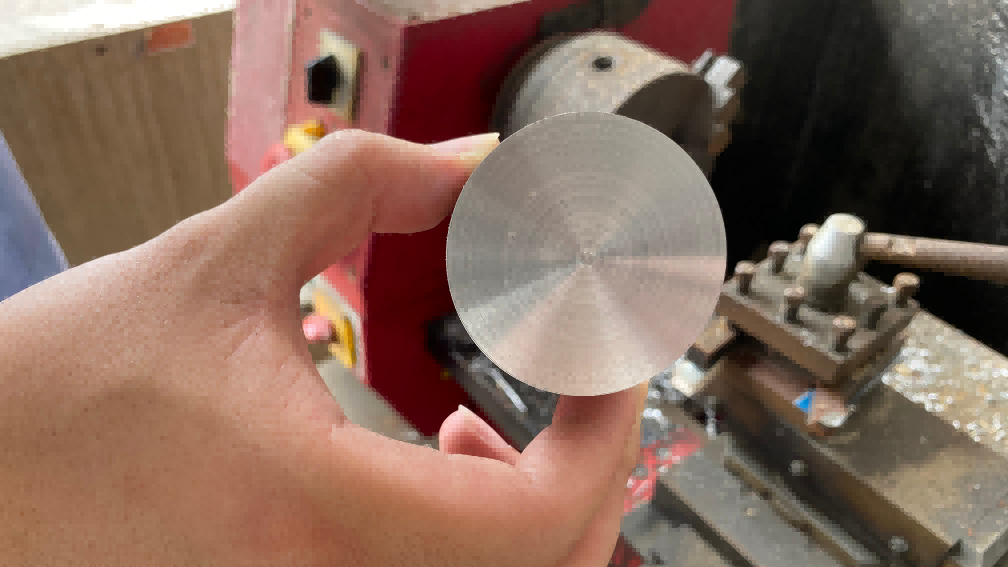

Le tournage et le fraisage sont idéaux pour le forgeage.alliages d'aluminiumavec une dureté plus élevée (séries 2xxx, 7xxx), offrant des surfaces uniformes sans risque d'incrustation abrasive.

Un polissage excessif est inutile. Les surfaces trop fines accélèrent l'oxydation et peuvent former une couche écrouie trop épaisse, ce qui nuit à la stabilité de l'excitation. Une surface mate uniforme obtenue avec un abrasif de grain 240 répond aux exigences d'un usage courant.analyse spectroscopique.

3. Contrôle de l'oxydation et analyse immédiate

L'aluminium, métal à forte affinité pour l'oxygène, forme en quelques secondes à l'air libre une pellicule d'oxyde nanométrique sur les surfaces fraîchement préparées. Une pellicule d'oxyde plus épaisse dégrade la stabilité de l'excitation et réduit la précision des éléments légers tels que le silicium, le magnésium et le cuivre.

L’analyse doit être effectuée dans les 30 secondes suivant le broyage, avec un intervalle maximal autorisé de 2 minutes.

Ne jamais toucher la surface d'analyse à mains nues. La transpiration, la graisse et les sels contaminent la surface et accélèrent l'oxydation. Si un nettoyage est nécessaire, utiliser uniquement de l'éthanol anhydre ou de l'acétone et effectuer l'excitation immédiatement après séchage à l'air.

Les échantillons qui se sont assombris ou ont perdu leur éclat métallique après stockage doivent être broyés à nouveau pour éliminer toute la couche d'oxyde avant analyse.

4. Traitement ciblé pour les types d'échantillons spéciaux

Tôles et profilés en aluminium revêtus

La couche de revêtement superficielle est en aluminium de haute pureté, dont la composition est radicalement différente de celle de l'alliage de base, et doit être complètement éliminée.

• Meuler jusqu'à une profondeur supérieure à l'épaisseur du revêtement simple face (généralement 2 à 5 % de l'épaisseur totale de la tôle). Effectuer un meulage croisé pour vérifier l'uniformité de la couleur sur toute la surface exposée, sans zones résiduelles d'aluminium pur.

alliages d'aluminium moulés

Les structures moulées contiennent généralement de la porosité, des soufflures, des cavités de retrait et une ségrégation intergranulaire ; les alliages à haute teneur en silicium peuvent également présenter une agrégation primaire de silicium.

• Sélectionner des zones denses et sans défauts pour l’usinage, en évitant la porosité, les inclusions de scories et autres défauts de fonderie.

Pour les échantillons présentant une ségrégation de composition évidente, effectuez au moins 3 à 5 tests d'excitation à différents endroits et calculez la valeur moyenne. Les résultats obtenus en un seul point ne sont pas représentatifs.

Alliages d'aluminium corroyés (tôles, barres, profilés)

·Éliminer complètement les calamines, les films de passivation, les revêtements et les taches d'huile avant de préparer la surface d'analyse.

·Il est recommandé que la surface d'excitation soit perpendiculaire à la direction de laminage/extrusion afin de réduire l'influence de la texture de déformation sur les résultats.

5. Prévention de la contamination croisée

La surface en aluminium neuf, très réactive, est facilement contaminée par des métaux étrangers, et la couche de contamination est difficile à éliminer complètement.

Les bandes abrasives, les outils de coupe, les dispositifs de fixation et autres outils de préparation doivent être exclusivement réservés aux échantillons d'aluminium. Ne partagez pas ces outils avec l'acier, les alliages de cuivre ou d'autres métaux afin d'éviter toute contamination croisée par le fer, le cuivre et d'autres éléments.

• Maintenez la zone de préparation propre afin d’éviter que de la poussière métallique ne se dépose sur les surfaces en aluminium neuves.

6. Exigences relatives à la taille et à la planéité des échantillons

·La surface analytique doit être plus grande que le spot d'excitation du spectromètre (généralement ≥10 mm) pour assurer une excitation complète dans la zone de l'échantillon.

La surface doit être plane et exempte de déformation pour assurer une étanchéité parfaite avec le support d'excitation et éviter les fuites d'argon.

L’épaisseur recommandée de l’échantillon est de ≥ 2 mm. Pour les échantillons excessivement minces, utiliser un support en aluminium pur avant l’analyse.

Le respect des spécifications ci-dessus garantit des performances d'excitation fiables et une analyse compositionnelle précise pour les échantillons d'aluminium et d'alliages d'aluminium.spectrométrie d'émission optiqueessai.

FAQ

Q : Pourquoi les points d'excitation sont-ils souvent instables ou anormaux après la préparation d'échantillons spectroscopiques pour les alliages d'aluminium à haute teneur en silicium (tels que A380 et ADC12) ?

A : Les alliages d'aluminium à haute teneur en silicium, coulés et moulés sous pression, contiennent une grande quantité de phases eutectiques de silicium (et de silicium primaire dans les nuances hypereutectiques), ce qui entraîne une forte disparité de dureté entre les phases tendres et dures. En cas de préparation à l'aide de meules sèches ou de papier de verre :

• Cuillage de phase du siliciumLes particules de silicium à haute dureté sont facilement arrachées par la force, laissant des micro-cavités à la surface qui provoquent une décharge d'étincelles irrégulière lors de l'excitation.

• Inclusion abrasive et étalement de la matriceLa matrice d'aluminium, relativement tendre, subit facilement une déformation plastique, s'étalant et recouvrant les phases de silicium. De plus, l'utilisation de meules ou de papiers abrasifs en carbure de silicium (SiC) favorise l'incrustation de particules abrasives dans la surface. Ceci nuit non seulement à la stabilité de l'excitation, mais induit également des mesures de silicium (Si) faussement élevées.

Solution recommandéePrivilégiez l'utilisation de fraiseuses spectroscopiques dédiées à grande vitesse pour la préparation des échantillons, afin de garantir des sections transversales propres, planes et intactes des phases de silicium. Évitez les défauts de coulée tels que les soufflures et les retassures lors des tests, et effectuez 3 à 5 tests d'excitation en différents points de la surface de l'échantillon afin de moyenner les résultats et de minimiser les erreurs de mesure dues à la ségrégation microstructurale.

Veuillez nous contacter pour toute question ou information détaillée !

Tél. : +86-183-5283 6805

Courriel : sales@jinyibo.com

Web : www.jinyibo.com
