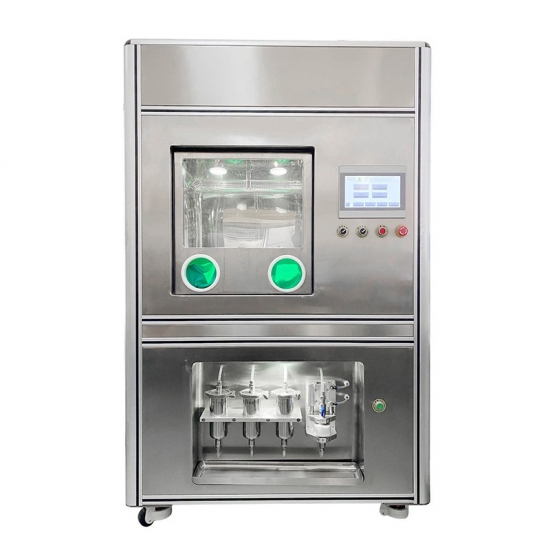

Armoire de propreté des composants CC767
Extraction précise, fiable et reproductible de la propreté des composants
|
Sommaire
L'équipement adopte un système de contrôle spécial à écran tactile et un logiciel de mesure et de contrôle professionnel pour afficher l'état de fonctionnement de l'équipement en temps réel. La pression et le débit de nettoyage sont réglables. Avec différentes buses de nettoyage, il peut nettoyer rapidement et facilement les canaux de la cavité, les trous borgnes et toute la surface des pièces. Largement utilisé dans l'inspection de la propreté de diverses pièces automobiles. Conforme aux normes ISO16232-2007, VDA19, GB/T3821-2005 et à d'autres normes internationales et nationales, et respecte les normes de test de propreté des principales usines automobiles telles que Volkswagen, GM, Ford, etc.
Applications
Les armoires de propreté des composants CC767 sont largement utilisées pour l'extraction de particules et la préparation d'échantillons lors des tests de propreté de surface de diverses pièces automobiles. Par exemple : bloc moteur, culasse, pignon, vilebrequin, bielle, arbre à cames, soupape, piston, culbuteur, axe d'arbre de transmission, pompe à huile, pompe à eau, turbocompresseur, circuit d'huile de tubulure et autres pièces et propreté de l'assemblage Détection.
Fonctionnalités
Zone et fonction de nettoyage à jet sous pression
La chambre de nettoyage de la machine d'extraction de nettoyage est en acier inoxydable 304 traité et moulé de manière transparente, et polie pour rendre la surface intérieure de la surface du miroir 8K afin de garantir que les particules nettoyées sont collectées sur la membrane filtrante. Le nettoyage au jet sous pression utilise un pistolet de nettoyage sous pression. Contrôlez manuellement le pistolet de pulvérisation pour laver la surface de la pièce.
Intérieur de la chambre de nettoyage.
Support de pièce et pistolet de pulvérisation.
Filtrage en ligne et préparation d'échantillons
L'agent de nettoyage après le nettoyage des pièces passe à travers le filtre en ligne, qui peut réaliser un nettoyage et un filtrage automatiques synchrones des échantillons, et collecter en temps opportun les contaminants particulaires à la surface des pièces dans la solution de nettoyage à la surface de la membrane du filtre de détection. L'équipement est équipé en standard d'un dispositif de collecte de filtration de particules à trois étapes à une touche, et des membranes filtrantes à trois étages avec différentes tailles de pores peuvent être sélectionnées en même temps en fonction des besoins, afin de collecter les particules en fonction de la particule gamme de taille, de sorte que les particules soient réparties plus uniformément sur chaque membrane filtrante. Effectuez avec précision une analyse d'image de la taille des particules, pratique pour la mesure de la taille des grandes et petites particules et l'analyse statistique du nombre de particules de différentes qualités ;
Dispositif de nettoyage autonettoyant à 360 degrés
Cette machine d'extraction de nettoyage est équipée d'une buse de nettoyage rotative à 360 degrés sans impasses; avant de nettoyer et d'extraire le produit, la valeur à blanc de l'équipement doit être testée. Ce n'est qu'après la qualification de la valeur à blanc de l'équipement qu'il peut être utilisé pour tester les indicateurs de propreté de surface des pièces. L'équipement teste la propreté des pièces. Avant la température, utilisez un agent de nettoyage à haute pression et à grand débit pour pulvériser un spray à 360 degrés sans angle mort sur la paroi de la chambre de nettoyage, de sorte que le degré d'auto-nettoyage de l'équipement de nettoyage réponde à ses normes connexes, c'est-à-dire le L'indice de valeur à blanc est conforme à la norme VDA19 ou ISO16232-3, et la valeur à blanc ≤0,3 mg/10 um.
Dispositif de circulation de filtre à plusieurs étages et fonction de l'agent de nettoyage
L'équipement utilise un liquide de nettoyage spécial pour la propreté. Le liquide de nettoyage est le support utilisé pour extraire les particules polluantes de l'équipement. Le liquide de nettoyage lui-même ne doit pas contenir de polluants qui affectent les données des résultats du test. Afin d'assurer la propreté de l'agent de nettoyage lui-même, l'équipement est équipé de trois niveaux de précision en série Dispositif de filtrage, l'agent de nettoyage passe à travers un dispositif de filtrage en série à trois étages, le premier étage utilise une taille de pore de 1 μm, le deuxième étage utilise une taille de pores de 0,45 μm ; la troisième étape utilise des éléments filtrants à plusieurs étages de 0,2 μm avec une taille de pores égale pour filtrer, une fois l'élément filtrant à plusieurs étages filtré, le nettoyage est garanti Le liquide est propre avant de nettoyer les pièces.
Ajouter du produit de nettoyage/remplacer le produit de nettoyage
L'équipement est chargé d'une capacité de 25L à la fois ; le liquide de nettoyage correspondant est automatiquement ajouté à l'équipement via l'orifice de remplissage. L'utilisateur peut choisir la quantité d'ajout en fonction des besoins de nettoyage et de test. Lorsque le liquide de nettoyage doit être remplacé, sélectionnez le bouton de commande correspondant pour ouvrir l'orifice de décharge du liquide de nettoyage. Le liquide usé est automatiquement évacué.
Système de contrôle homme-machine intelligent
Le système de contrôle homme-machine intelligent est développé par l'écran tactile couleur allemand Siemens de dix pouces et le contrôleur de programmation PLC. L'interface de fonctionnement du logiciel de contrôle de la machine de nettoyage et d'extraction est simple, intuitive, pratique et rapide. Il peut être rapidement réglé et ajusté en fonction des exigences et des paramètres de nettoyage. Opération à un bouton, chaque paramètre peut être affiché en temps réel sur la même interface via le menu. Afin d'éviter que les paramètres prédéfinis liés à la machine de nettoyage et d'extraction ne soient modifiés ou mal utilisés par de très professionnels, le logiciel dispose d'une protection d'autorité pour chaque réglage de paramètre, et peut effectuer un stockage multi-paramètres et multi-programmes, et peut rapidement appeler le programme correspondant pour différents produits.
Lors du nettoyage, vous pouvez vous référer à différentes normes de test de propreté et utiliser le programme de style menu pour régler le temps de nettoyage, la pression de pulvérisation de nettoyage, le temps de nettoyage, le débit de pulvérisation et d'autres paramètres correspondants. Selon la propreté du produit, la procédure d'extraction est détectée et le processus de nettoyage est automatiquement contrôlé pour répondre aux différentes exigences. Nettoyage et extraction du produit
Éclairage auxiliaire
Éclairage auxiliaire LED étanche et antidéflagrant de qualité industrielle, économie d'énergie, protection de l'environnement, sûr et fiable, degré de protection IP67.
Paramètre
|
Articles |
Indice |
|
Taille de la chambre de nettoyage sous pression |
700*600*700mm (1600*1400*1600 en option, 2000*1600*2000 en option) |
|
Cuve de nettoyage à ultrasons (en option) |
700*600*200mm |
|
Capacité du réservoir |
25L |
|
Écran tactile couleur |
Ecran tactile ultra-full couleur allemand SIEMENS 10 pouces |
|
Filtration à circulation en trois étapes |
Filtration à circulation en trois étapes 1,0 um, 0,45 um, 0,2 um |
|
Membrane à trois étages |
Serrage automatique en un clic, spécifications Ø47mm, Ø50mm, personnalisé selon les exigences du client |
|
Porte à levage automatique |
Levage à vitesse constante automatique en un clic |
|
Pompe spéciale nettoyage haut de gamme |
Adopte une pompe de nettoyage spéciale haute |
|
Matériau de la chambre de nettoyage |
Miroir 8K en acier inoxydable 304 |
|
Contrôleur programmable |
Contrôleur programmable numérique allemand SIEMENS |
|
Pistolet à eau de nettoyage entièrement en acier inoxydable |
Sur mesure tout inox, avec buse cylindrique |
|
Canalisation de collecte de nettoyage |
Pipeline adopte un tube de formage SUS304 poli interne et externe de qualité alimentaire |
|
Fonction principale |
|
|
Auto-nettoyage de la paroi intérieure |
Auto-pulvérisation et auto-nettoyage de la paroi intérieure |
|
Mode de nettoyage de la synchronisation de la pièce |
Le temps de nettoyage peut être réglé arbitrairement |
|
Mode de nettoyage à débit constant de la pièce |
Débit : 0 ~ 8 L/min peut être réglé arbitrairement, taux d'erreur ≤ 5 % |
|
Mode de nettoyage manuel |
Basculez entre le nettoyage manuel et le nettoyage automatique à volonté |
|
Réglage de la pression du pistolet |
La pression de pulvérisation 0-0.6Mpa peut être réglée arbitrairement la pression de rinçage |
|
Affichage en temps réel du niveau de liquide |
Affichage en temps réel du niveau de liquide sur l'écran d'affichage |
|
Eclairage de la salle de nettoyage |
Eclairage LED étanche IP6 |
|
Étalonnage du débit |
Définir les autorisations pour l'étalonnage du débit |
|
Porte-membrane automatique |
Ouverture et fermeture en un clic, hautement automatisées |
|
Remplissage/Vidange |
Contrôle du programme automatique, contrôle de l'écran tactile |
|
Auto-nettoyage de la canalisation |
Grâce au contrôle du programme, au nettoyage automatique et au drainage |
|
Paramètres généraux |
|
|
Normes |
Normes ISO16232/VDA19/ISO18413 etc. |
|
Valeur vide du système |
Conforme à la norme ISO16232-3, degré d'auto-nettoyage ≤0.3mg/10um |
|
Plage de débit |
1.0L/min-8.0L/min, accuary5% |
|
Plage de réglage de l'heure |
0-9999 S |
|
Agent de nettoyage applicable |
AP760, solvant D60 avec point d'éclair ≧62℃ |
|
Précision de filtration du liquide de nettoyage |
0.2um |
|
Membrane d'essai applicable |
Ø47mm (préparation d'échantillon de préparation d'échantillon de membrane de filtre de série à trois étages en option) |
|
Précision du filtre du filtre à air |
Conforme à la norme ISO14644-123 Classe 5, atteint 0,3 μm. |
|
Pression de travail |
>0.4Mpa |
|
Outillage de serrage de la membrane filtrante |
Trois membranes filtrantes avec différents diamètres de pores peuvent être placées en même temps pour réaliser la préparation d'échantillons d'une membrane filtrante en série à trois étages |
|
Système de filtration sous vide |
Pression d'aspiration sous vide :-(0,3 ~ 0,6) Mpa |
|
Du pouvoir |
220V/50HZ |
Liste d'approvisionnement
|
Non. |
Article |
Caractéristiques |
QTÉ |
Unité |
Remarques |
|
1 |
Armoires de propreté |
Armoire de propreté des composants CC767 |
1 |
Régler |
Inclure dans le devis. |
|
2 |
Pistolet de nettoyage |
|
1 |
pièces |
|
|
3 |
Verre doseur |
|
1 |
pièces |
|
|
4 |
Filtre de précision pour armoires de propreté |
0.22um/0.45um/1um, 156mm |
6 |
pièces |
|
|
5 |
Membrane filtrante de haute précision |
5um, 10um, 20um |
1 |
Boîte |
|
|
6 |
Brucelles plates en acier inoxydable |
|
1 |
pièces |
|
|
sept |
Conduite d'air des armoires de propreté |
|
1 |
pièces |
|
|
8 |
Étagère grillagée pour armoires de propreté |
|
1 |
pièces |
|
|
9 |
Clé de l'appareil |
|
1 |
pièces |
|
|
dix |
Câble d'alimentation |
|
1 |
pièces |
|
|
11 |
Documents (Manuel, CQ) |
|
1 |
Régler |
|
|
12 |
Balance analytique électronique |
|
1 |
Régler |
Facultatif, non inclus dans le devis. |
|
13 |
Four de séchage électrique |
|
1 |
Régler |
|
|
14 |
Nettoyant pour armoires de propreté |
D60 25L/ Seau |
1 |
Seau |
|
|
15 |
Sécheur de verrerie de laboratoire |
|
1 |
pièces |
|
|
16 |
Boite de conservation des membranes |
|
1 |
pièces |
|
|
17 |
Bague d'étanchéité de serrage à membrane |
|
1 |
pièces |
|
|
18 |
Dessiccateur en verre |
|
1 |
pièces |
